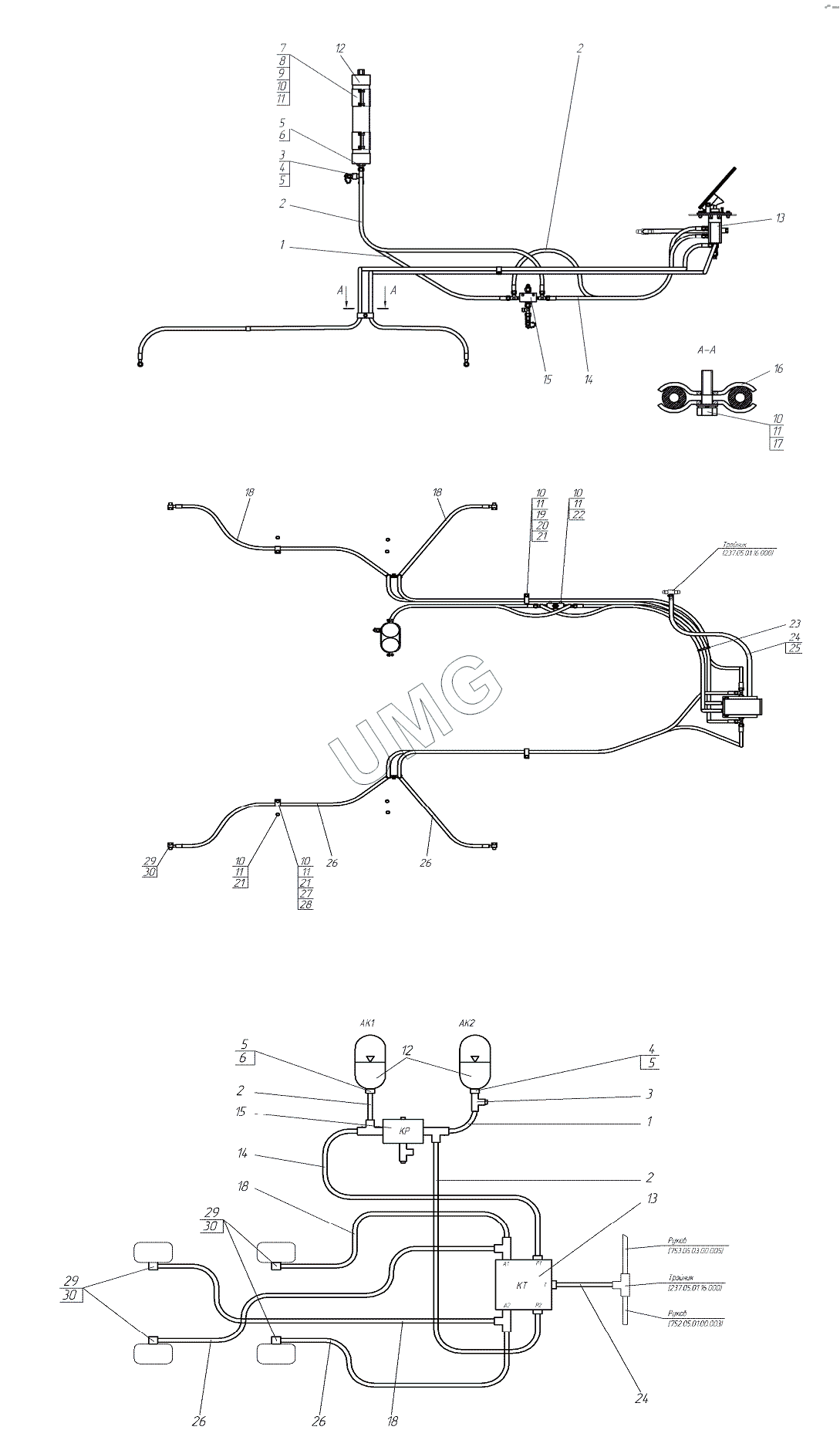

ГС-18.05. Гидросистема тормозов 752.11.00.00.000
1
1
2
2
2
2
3
3
4
4
5
5
5
5
6
6
7
8
10
10
10
10
10
10
11
11
11
11
11
11
12
12
13
13
14
14
15
15
16
17
18
18
18
18
19
20
21
21
21
22
23
24
24
25
26
26
26
26
27
28
30
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | РВД 8.35.1450.М16х1,5 | РВД 8.35.1450.М16х1,5 | |
| 2 | РВД 8.35.1850.М16х1,5 | РВД 8.35.1850.М16х1,5 | |
| 3 | 752.11.03.00.000 | Тройник | |
| 4 | 752.11.00.00.001 | Штуцер | |
| 5 | 024-028-25-2-2 | Кольцо 024-028-25-2-2 | |
| 6 | 257.11.00.00.001 | Штуцер | |
| 7 | 250.11.00.00.001 | Хомут | |
| 8 | 271.11.00.00.005 | Прокладка Пластина 2Ф-I-ТМКЩ-С2-8 60х150 | |
| 10 | Шайба 8 65Г | Шайба 8 65Г | |
| 11 | Шайба С. 8х1,4 | Шайба С. 8х1,4 | |
| 12 | АРХ-1/320 УХЛ4 | Пневмогидроаккумулятор АРХ-1/320 УХЛ4 | |
| 13 | 752.11.02.00.000 | Установка педали тормоза | |
| 14 | РВД 8.35.1650.М16х1,5 | РВД 8.35.1650.М16х1,5 | |
| 15 | 752.11.01.00.000 | Клапан разобщительный | |
| 16 | 237.11.00.00.008 | Скоба | |
| 17 | Болт М8х30 | Болт М8х30 | |
| 18 | РВД 8.35.3450.М16х1,5.банджо 14х14 | РВД 8.35.3450.М16х1,5.банджо 14х14 | |
| 19 | 237.11.00.00.007 | Трубка 305 ТВ-40, 16 L=110 | |
| 20 | 257.11.00.00.007 | Хомут | |
| 21 | Болт М8х16 | Болт М8х16 | |
| 22 | Болт М8х45 | Болт М8х45 | |
| 23 | Хомут пластиковый 200 мм черный | ||
| 24 | 752.11.00.00.002 | Рукав 12х20-1,6 L=1500 | |
| 25 | """NORMA16-27" | Хомут червячный "NORMA" 16-27 | |
| 26 | РВД 8.35.3250.М16х1,5.банджо 14х14 | РВД 8.35.3250.М16х1,5.банджо 14х14 | |
| 27 | 237.11.00.00.014 | Хомут | |
| 28 | 237.11.00.00.015 | Трубка 305 ТВ-40, 16 L=90 | |
| 30 | Прокладка 14М3 | Прокладка 14М3 |
