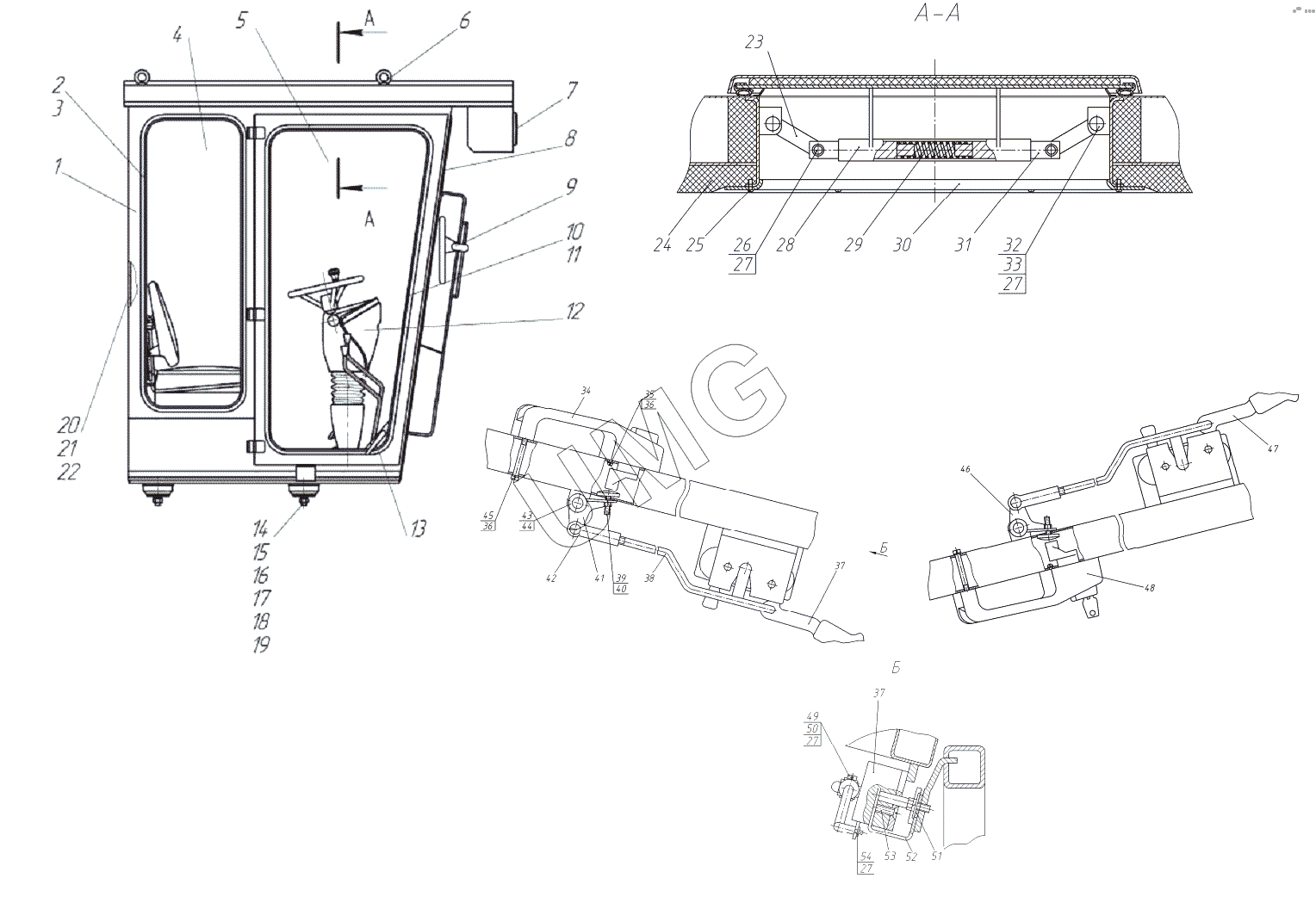

ГС-18.05. Кабина 250.04.00.00.000-06
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
27
27
28
29
30
31
32
33
34
35
36
36
37
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 250.04.01.00.000-01 | Каркас | |
| 2 | 274.04.00.00.007-02 | Уплотнитель | |
| 3 | 274.04.00.00.009-02 | Замок | |
| 4 | 274.04.00.00.003 | Стекло | |
| 5 | 250.04.00.00.001 | Стекло | |
| 6 | 0. 811.0033 | Рым болт М16 | |
| 7 | 225.44.17.01.00.000 | Крышка | |
| 8 | 274.04.00.00.001 | Стекло | |
| 9 | 225.44.02.00.000-01 | Установка зеркала заднего вида | |
| 10 | 274.04.00.00.007-01 | Уплотнитель | |
| 11 | 274.04.00.00.009-01 | Замок | |
| 12 | 237.04.01.00.000-01 | Место рабочее | |
| 13 | 250.04.01.02.000-01 | Замок | |
| 14 | 225.44.00.00.001 | Амортизатор | |
| 15 | 225.44.00.00.005 | Буфер | |
| 16 | Болт М24х150 | Болт М24х150 | |
| 17 | Гайка М24 | Гайка М24 | |
| 18 | Шайба 24. 65Г. | Шайба 24. 65Г. | |
| 19 | Шайба С.24 | Шайба С.24 | |
| 20 | 225.44.00.00.010-01 | Стекло | |
| 21 | 225.44.00.00.011-02 | Уплотнитель | |
| 22 | 225.44.00.00.013-02 | Замок | |
| 23 | 250.04.02.00.000 | Серьга | |
| 24 | 274.04.09.00.000 | Установка термошумоизоляции | |
| 25 | Винт 4х16 | Винт 4х16 | |
| 26 | 250.04.00.00.006 | Палец | |
| 27 | Шплинт 2х20 | Шплинт 2х20 | |
| 28 | 250.04.04.00.000 | Лючок | |
| 29 | 250.04.00.00.007 | Пружина | |
| 30 | 250.04.00.00.008 | Окантовка люка | |
| 31 | 250.04.00.00.004 | Палец | |
| 32 | 250.04.00.00.005 | Палец | |
| 33 | Шайба С.10.02 | Шайба С.10.02 | |
| 34 | 80-61.05.330 | Ручка | |
| 35 | Винт ВМ6х16 | Винт ВМ6х16 | |
| 36 | Шайба 6 65Г | Шайба 6 65Г | |
| 37 | 250.04.01.02.000 | Замок | |
| 38 | 250.04.00.00.002 | Тяга | |
| 39 | 80-61.03.015 | Винт | |
| 40 | Гайка М6 | Гайка М6 | |
| 41 | 250.04.03.00.000 | Кронштейн | |
| 42 | 274.08.02.00.000 | Вилка | |
| 43 | Шайба С.12х2.02 | Шайба С.12х2.02 | |
| 44 | Шплинт 3,2х25 | Шплинт 3,2х25 | |
| 45 | Болт М6х50 | Болт М6х50 | |
| 46 | 250.04.03.00.000-01 | Кронштейн | |
| 47 | 250.04.01.02.000-01 | Замок | |
| 48 | 80-61.05.330-А1 | Ручка | |
| 49 | 200.08.00.00.041 | Палец | |
| 50 | Шайба С.8х1,4.02 | Шайба С.8х1,4.02 | |
| 51 | 250.04.00.00.012 | Шайба | |
| 52 | 80-61.05.170 Б | Зацеп | |
| 53 | Винт ВМ6х25 | Винт ВМ6х25 | |
| 54 | Шайба С.6х1,4.02 | Шайба С.6х1,4.02 |
