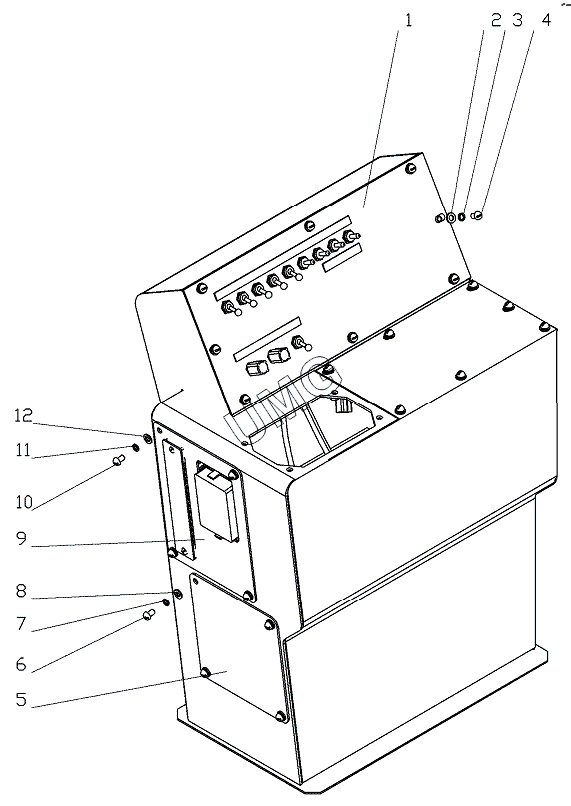

ГС-18.05. Пост управления
1
2
3
4
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 752.19.01.00.000 | Панель | |
| 2 | Шайба С6 | Шайба С6 | |
| 3 | Шайба 6 65Г | Шайба 6 65Г | |
| 4 | Винт В.М 6х10 | Винт В.М 6х10 | |
| 5 | 752.09.02.00.000 | Крышка | |
| 6 | Винт В.М 6х10 | Винт В.М 6х10 | |
| 7 | Шайба 6 65Г | Шайба 6 65Г | |
| 8 | Шайба С6 | Шайба С6 | |
| 9 | 751.09.03.00.000 | Крышка | |
| 10 | Винт В.М 6х10 | Винт В.М 6х10 | |
| 11 | Шайба 6 65Г | Шайба 6 65Г | |
| 12 | Шайба С6 | Шайба С6 |
