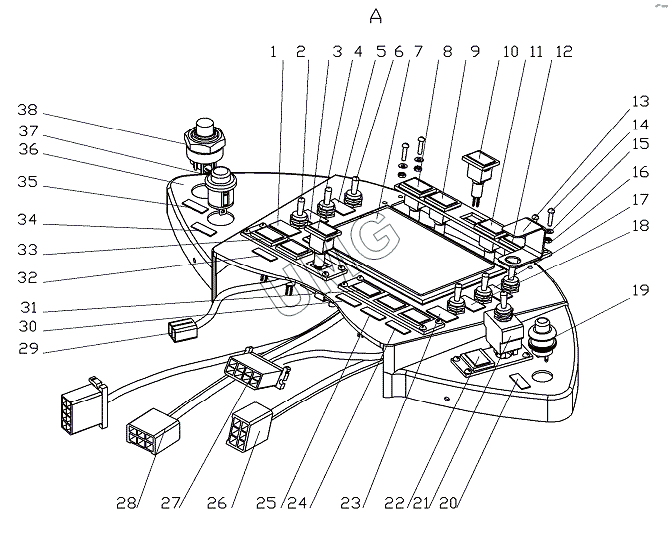

ГС-18.05. Панель 752.19.02.00.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 751.09.01.00.007 | Табличка | |
| 2 | П2Т-1В | Тумблер П2Т-1В | |
| 3 | 751.09.01.00.006 | Табличка | |
| 4 | 2212.3803-28А | Лампа контрольная 2212.3803-28А | |
| 5 | 751.09.01.00.005 | Табличка | |
| 6 | П2Т-5В | Тумблер П2Т-5В | |
| 7 | ИБКС 33.00.000М | Щиток индикаторный ЭТСМ-33-01 | |
| 8 | 2212.3803-05А | Лампа контрольная 2212.3803-05А | |
| 9 | 2212.3803-20А | Лампа контрольная 2212.3803-20А | |
| 10 | 2212.3803-24А | Лампа контрольная 2212.3803-24А | |
| 11 | 2212.3803-22А | Лампа контрольная 2212.3803-22А | |
| 12 | 2212.3803-23А | Лампа контрольная 2212.3803-23А | |
| 13 | 274.09.01.00.004 | Скоба | |
| 14 | Винт В.М 3х10 | Винт В.М 3х10 | |
| 15 | Шайба 3 65Г | Шайба 3 65Г | |
| 16 | Гайка M3 | Гайка M3 | |
| 17 | 751.09.01.00.002 | Табличка | |
| 18 | 751.09.01.00.003 | Табличка | |
| 19 | Кнопка КЗ В | Кнопка КЗ В | |
| 20 | 751.09.01.00.012 | Табличка | |
| 21 | П2Т-1В | Тумблер П2Т-1В | |
| 22 | 2212.3803-07А | Лампа контрольная 2212.3803-07А | |
| 23 | 751.09.01.00.004 | Табличка | |
| 24 | 751.09.01.00.011 | Табличка | |
| 25 | 751.09.01.00.010 | Табличка | |
| 26 | 751.09.01.03.000 | Жгут 3 | |
| 27 | 751.09.01.01.000 | Жгут 1 | |
| 28 | 751.09.01.02.000 | Жгут 2 | |
| 29 | 237.09.01.06.000 | Жгут 29 | |
| 30 | 751.09.01.00.009 | Табличка | |
| 31 | 2212.3803-46А | Лампа контрольная 2212.3803-46А | |
| 32 | 751.09.01.00.008 | Табличка | |
| 33 | 2212.3803-32А | Лампа контрольная 2212.3803-32А | |
| 34 | 751.09.01.00.014 | Табличка | |
| 35 | 751.09.01.00.013 | Табличка | |
| 36 | 751.09.01.04.000 | Панель | |
| 37 | Кнопка ВК 12-1 | Кнопка ВК 12-1 | |
| 38 | Выключатель 11.3704-01 | Выключатель 11.3704-01 |
