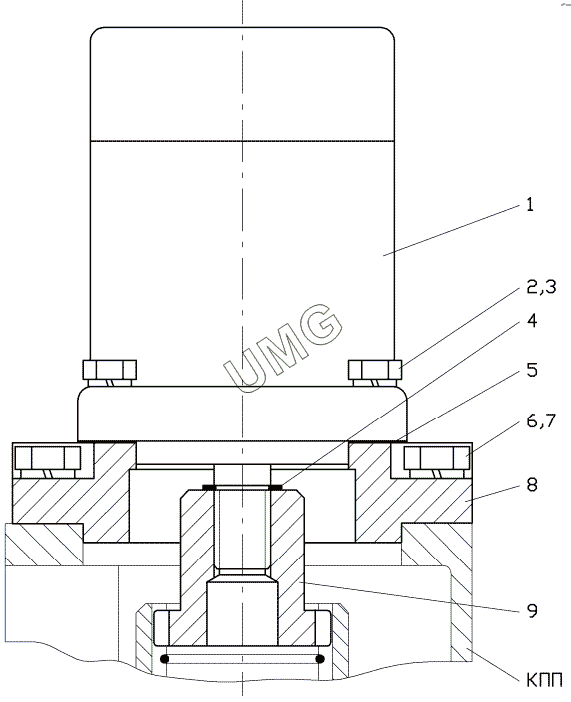

ГС-18.05. Установка насоса 237.03.07.00.000
1
2
3
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | НШ16В-3Л | Насос шестеренный НШ16В-3Л | |
| 2 | Болт М8-6gх30.46.06 | Болт М8-6gх30.46.06 | |
| 3 | Шайба 8 65Г 06 | Шайба 8 65Г 06 | |
| 4 | В16 Хим.Фос.прм. | Кольцо В16 Хим.Фос.прм. | |
| 5 | 670.02.02.01.007 | Прокладка | |
| 6 | Болт М10-6gх30.46.06 | Болт М10-6gх30.46.06 | |
| 7 | Шайба 10 65Г 06 | Шайба 10 65Г 06 | |
| 8 | 237.03.07.00.002 | Переходник | |
| 9 | 237.03.07.00.001 | Полумуфта |
