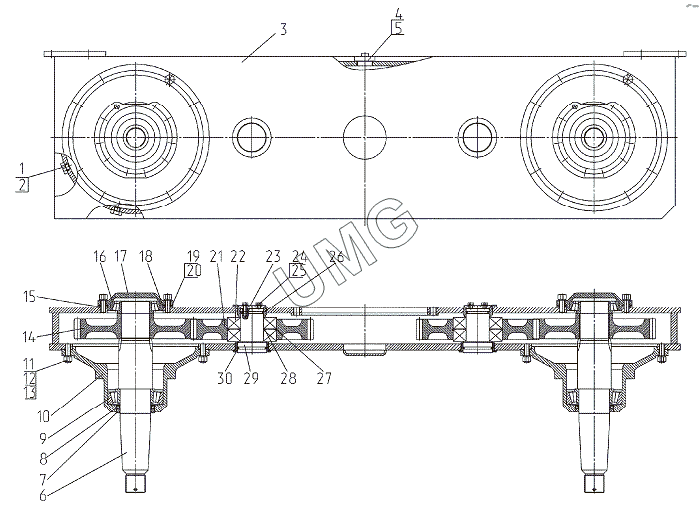

ГС-18.05. Балансир 237.03.01.02.000-03
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | О.856.0128 | Прокладка | |
| 2 | О.877.1035-02 | Пробка | |
| 3 | 237.03.01.02.200-02 | Корпус балансира | |
| 3 | 237.03.01.02.200-03 | Корпус балансира | |
| 4 | О.877.1019 | Пробка | |
| 5 | О.877.1033 | Прокладка | |
| 6 | 237.03.01.02.001 | Вал | |
| 7 | 200.03.08.01.002 | Кольцо | |
| 8 | 970.60.230 | Манжета 1.2-100х125-1 | |
| 9 | 46 2414 2188 | Подшипник | |
| 10 | 237.03.01.02.110 | Ступица тормозная | |
| 11 | Гайка М16-7Н.5 | Гайка М16-7Н.5 | |
| 12 | Шпилька М16-8gх45.109.40Х | Шпилька М16-8gх45.109.40Х | |
| 13 | Шайба 16.65Г | Шайба 16.65Г | |
| 14 | 225.63.02.00.008 | Шестерня | |
| 15 | 248.03.02.00.006 | Кольцо | |
| 16 | 46 2414 2133 | Подшипник 7518К | |
| 17 | 248.03.02.00.005 | Крышка | |
| 18 | 97 040 225 | Кольцо 180-185-36-2-2 | |
| 19 | 225.73.02.00.002 | Прокладка | |
| 20 | 225.73.02.00.002-01 | Прокладка | |
| 21 | 237.03.01.02.002 | Шестерня | |
| 22 | 46 2214 4939 | Подшипник 42315КМ | |
| 23 | 248.03.02.00.004 | Фланец | |
| 24 | Болт М12-8gх25 | Болт М12-8gх25 | |
| 25 | Шайба12.65Г | Шайба12.65Г | |
| 26 | 97 040 065 | Кольцо 065-075-58-2-2 | |
| 27 | 99 904 035 | Кольцо В160 | |
| 28 | 248.03.02.00.003 | Кольцо | |
| 29 | 248.03.02.00.002 | Ось | |
| 30 | 97 040 063 | Кольцо 085-095-58-2-2 |
