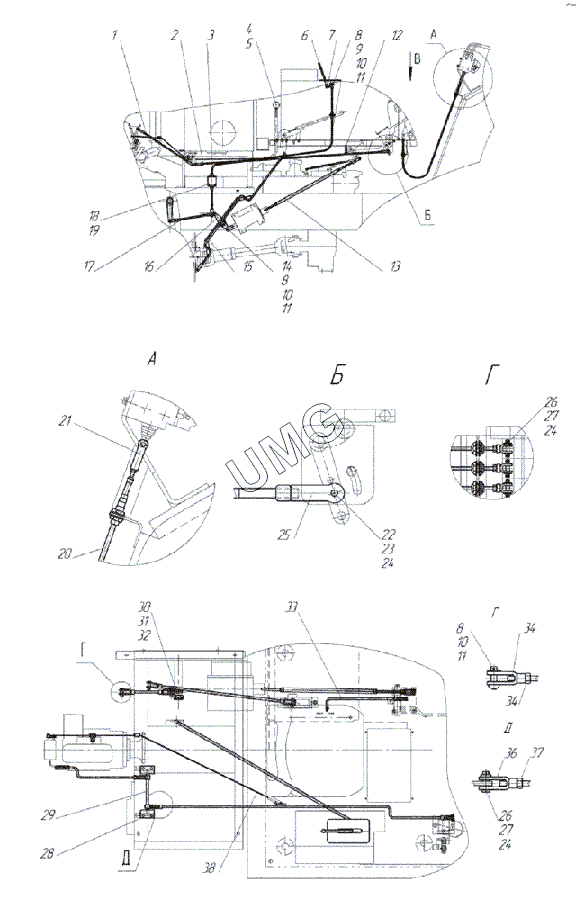

ГС-18.05. Тяги управления 237.08.00.00.000-02
1
2
3
4
5
6
7
8
8
9
9
10
10
10
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
24
25
26
26
27
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 237.08.00.00.004 | Тяга | |
| 2 | 237.08.00.00.003 | Тяга | |
| 3 | 100.М4 422.02000 | Трос управления | |
| 4 | 225.02.00.00.010 | Кольцо | |
| 5 | 264.08.00.00.006 | Втулка | |
| 6 | 225.44.03.02.006 | Ручка | |
| 7 | 237.08.02.00.000 | Крышка | |
| 8 | 200.08.00.00.040 | Палец | |
| 9 | 237.08.05.00.000 | Вилка | |
| 10 | Шайба С.12х2 | Шайба С.12х2 | |
| 11 | Шплинт 3,2х25 | Шплинт 3,2х25 | |
| 12 | 248.04.04.00.002 | Болт | |
| 13 | 237.08.00.00.001-02 | Толкатель | |
| 14 | 250.08.00.00.008 | Планка | |
| 15 | 237.08.01.00.000 | Тяга | |
| 16 | 250.08.01.00.000 | Рычаг двуплечий | |
| 17 | 237.08.00.00.002 | Тяга | |
| 18 | Болт М10х25 | Болт М10х25 | |
| 19 | Шайба 10.65Г | Шайба 10.65Г | |
| 20 | 100.М4 122.01500 | Трос дистанционного управления | |
| 21 | 257.08.00.00.400 | Вилка | |
| 22 | 237.08.00.00.006 | Палец | |
| 23 | Шайба С.6х1,4 | Шайба С.6х1,4 | |
| 24 | Шплинт 2,5х16 | Шплинт 2,5х16 | |
| 25 | 274.08.02.00.000-02 | Вилка | |
| 26 | 225.04.03.00.009 | Палец | |
| 27 | Шайба С.8х1,4 | Шайба С.8х1,4 | |
| 28 | 250.08.00.00.001 | Кронштейн | |
| 29 | 237.08.03.00.000 | Вал | |
| 30 | 225.43.01.00.026 | Шайба | |
| 31 | Гайка М24 | Гайка М24 | |
| 32 | Шплинт 5х45 | Шплинт 5х45 | |
| 33 | 237.08.00.00.009 | Тяга | |
| 34 | 274.08.03.00.000 | Вилка | |
| 35 | Гайка М12 | Гайка М12 | |
| 36 | 274.08.02.00.000-01 | Вилка | |
| 37 | Гайка М10 | Гайка М10 | |
| 38 | 237.08.00.00.007 | Трос |
