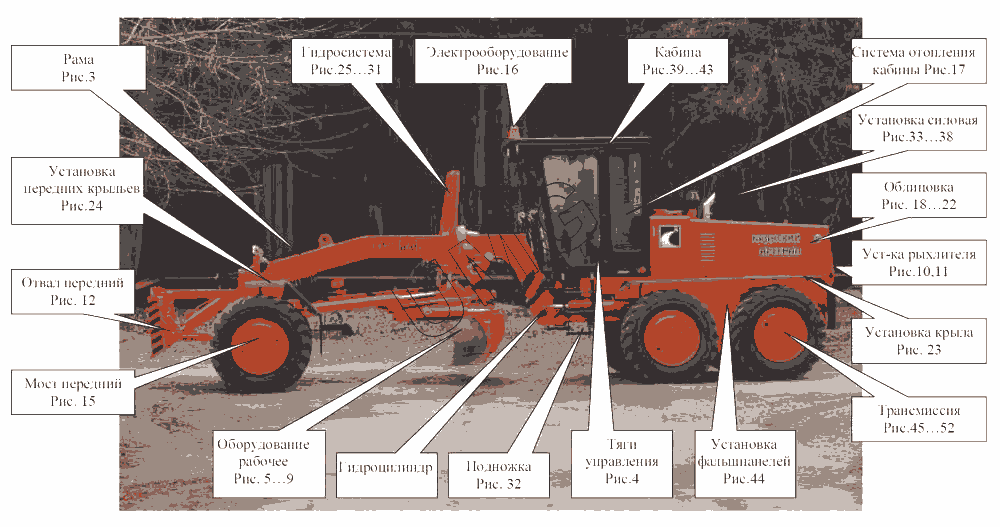

ГС-18.05. Рисованное оглавление
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 257.04.06.00.000 | 257.04.06.00.000 | Установка рычагов | |
| 724.05.04.00.000-01 | 724.05.04.00.000-01 | Гидросистема рабочего оборудования | |
| 752.11.00.00.000 | 752.11.00.00.000 | Гидросистема тормозов | |
| 752.12.00.00.000 | 752.12.00.00.000 | Гидросистема КПП | |
| 255.00.01.00.000 | 255.00.01.00.000 | Подножка | |
| 237.02.00.00.000 | 237.02.00.00.000 | Установка силовая | |
| 237.02.01.00.000 | 237.02.01.00.000 | Система охлаждения | |
| 237.02.03.00.000 | 237.02.03.00.000 | Установка глушителя | |
| 237.02.04.00.000 | 237.02.04.00.000 | Установка воздухоочистителя | |
| 237.02.02.00.000 | 237.02.02.00.000 | Система питания | |
| 225.02.10.01.100 | 225.02.10.01.100 | Шторка | |
| 250.04.00.00.000-06 | 250.04.00.00.000-06 | Кабина | |
| 237.04.01.00.000-01 | 237.04.01.00.000-01 | Место рабочее | |
| 753.05.03.00.000 | 753.05.03.00.000 | Гидросистема рамы передней | |
| 257.04.05.00.000 | 257.04.05.00.000 | Насос-дозатор | |
| 257.04.07.00.000 | 257.04.07.00.000 | Доработка педали газа | |
| 752.15.00.00.000 | 752.15.00.00.000 | Установка фальшпанелей | |
| 237.03.00.00.000-01 | 237.03.00.00.000-01 | Трансмиссия | |
| 237.03.04.00.000 | 237.03.04.00.000 | Горловина | |
| 237.03.06.00.000 | 237.03.06.00.000 | Муфта выключения сцепления | |
| 237.03.07.00.000 | 237.03.07.00.000 | Установка насоса | |
| 241.17.02.00.000-01 | 241.17.02.00.000-01 | Тормоз стояночный | |
| 237.03.01.02.000-03 | 237.03.01.02.000-03 | Балансир | |
| 237.03.01.00.000-01 | 237.03.01.00.000-01 | Тележка задняя | |
| 248.03.06.00.000-01 | 248.03.06.00.000-01 | Тормоз задних колес | |
| 752.19.00.00.000Э3 | 752.19.00.00.000Э3 | Электрооборудование | |
| 237.08.00.00.000-02 | 237.08.00.00.000-02 | Тяги управления | |
| 723.07.00.00.000 | 723.07.00.00.000 | Оборудование рабочее | |
| 257.07.02.00.000 | 257.07.02.00.000 | Гидроцилиндр | |
| 257.07.03.00.000 | 257.07.03.00.000 | Кронштейн | |
| 257.07.04.00.000 | 257.07.04.00.000 | Цилиндр фиксации | |
| 723.07.12.00.000 | 723.07.12.00.000 | Отвал | |
| 159.19.00.00.000-02 | 159.19.00.00.000-02 | Установка рыхлителя | |
| 159.05.00.00.000-02 | 159.05.00.00.000-02 | Гидросистема рыхлителя | |
| 751.21.00.00.000 | 751.21.00.00.000 | Отвал передний | |
| 257.27.00.00.000-01 | 257.27.00.00.000-01 | Установка кожухов | |
| 274.26.00.00.000 | 274.26.00.00.000 | Кронштейн | |
| 237.06.00.00.000 | 237.06.00.00.000 | Мост передний | |
| 752.01.00.00.000 | 752.01.00.00.000 | Рама | |
| 250.41.00.00.000-01 | 250.41.00.00.000-01 | Система отопл. кабины | |
| 237.25.00.00.000 | 237.25.00.00.000 | Облицовка | |
| 237.25.15.00.000 | 237.25.15.00.000 | Блок баков | |
| 237.25.15.06.000 | 237.25.15.06.000 | Пробка магнитная | |
| 271.25.15.06.000 | 271.25.15.06.000 | Фильтр сливной | |
| 271.25.18.00.000 | 271.25.18.00.000 | Установка торсиона | |
| 237.10.00.00.00.000 | 237.10.00.00.00.000 | Установка крыла | |
| 237.47.00.00.000 | 237.47.00.00.000 | Уст-ка передних крыльев | |
| 752.00.00.00.000 Г3 | 752.00.00.00.000 Г3 | Схема гидравлическая принципиальная | |
| 752.05.00.00.000 | 752.05.00.00.000 | Гидросистема | |
| 752.05.01.00.000 | 752.05.01.00.000 | Гидросистема рамы подмоторной |
