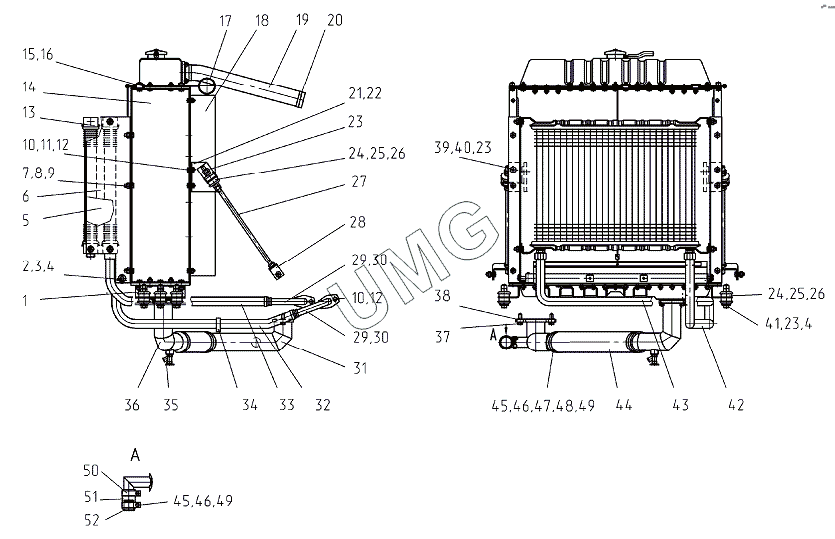

ГС-18.05. Система охлаждения 237.02.01.00.000
1
2
3
4
4
5
6
7
8
9
12
12
13
14
15
16
17
18
19
20
21
22
23
23
23
24
24
25
25
26
26
27
28
29
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
45
46
46
47
48
49
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 250.02.06.00.013 | Кронштейн | |
| 2 | 225.02.10.01.100 | Шторка | |
| 3 | Шайба С12х2 | Шайба С12х2 | |
| 4 | Шплинт 3,2х25 | Шплинт 3,2х25 | |
| 5 | 237.02.01.00.003 | Кронштейн | |
| 6 | 237.02.01.00.004 | Кронштейн | |
| 7 | Болт М10х25 | Болт М10х25 | |
| 8 | Гайка М10 | Гайка М10 | |
| 9 | Шайба 10.65Г | Шайба 10.65Г | |
| 12 | Шайба 8.65Г | Шайба 8.65Г | |
| 13 | 150У.08.000-1 | Радиатор масляный | |
| 14 | 150У.13.010-4-02 | Радиатор водяной | |
| 15 | О.884 2001 | Хомут | |
| 16 | 200.08.00.11.002 | Втулка | |
| 17 | 225.02.00.00.010 | Кольцо | |
| 18 | 237.02.01.01.000 | Диффузор | |
| 19 | Рукав 40-51,5 L=400 | Рукав 40-51,5 L=400 | |
| 20 | Хомут червячный40-60 | Хомут червячный 40-60 | |
| 21 | 250.02.06.04.000 | Кронштейн | |
| 22 | 250.02.06.05.000 | Кронштейн | |
| 23 | Гайка М12 | Гайка М12 | |
| 24 | 225.02.00.00.001 | Прокладка | |
| 25 | 225.02.00.00.002 | Втулка | |
| 26 | 225.02.00.00.003 | Чашка | |
| 27 | 250.02.06.00.002 | Ось | |
| 28 | 250.02.06.00.001 | Уголок | |
| 29 | 237.02.01.06.000 | Маслопровод | |
| 30 | 250.02.06.00.006 | Прокладка | |
| 31 | 250.02.06.02.000-80 | Патрубок | |
| 32 | Рукав 20-29 L=440 | Рукав 20-29 L=440 | |
| 33 | Рукав 20-29 L=600 | Рукав 20-29 L=600 | |
| 34 | 97 662 172 | Хомут | |
| 35 | 450254 | Кран сливной 130-1015370 | |
| 36 | 237.02.01.03.000 | Патрубок | |
| 37 | Болт М10х30 | Болт М10х30 | |
| 38 | 250.02.06.00.005 | Прокладка | |
| 39 | Болт М12х30 | Болт М12х30 | |
| 40 | Шайба 12.65Г | Шайба 12.65Г | |
| 41 | Болт М12х85 | Болт М12х85 | |
| 42 | 237.02.01.08.000 | Маслопровод | |
| 43 | 237.02.01.07.000 | Маслопровод | |
| 44 | Рукав 58-70,5 L=300 | Рукав 58-70,5 L=300 | |
| 45 | 250.02.06.00.018 | Болт | |
| 46 | О.815 0066 | Шайба | |
| 47 | О.820 2012 | Гайка | |
| 48 | 225.02.10.00.001 | Хомут | |
| 49 | Шайба С6х1,4 | Шайба С6х1,4 | |
| 50 | 250.02.07.00.006 | Хомут | |
| 51 | 250.02.06.00.011 | Рукав 32х43 L=65 | |
| 52 | 250.02.06.00.010 | Заглушка |
