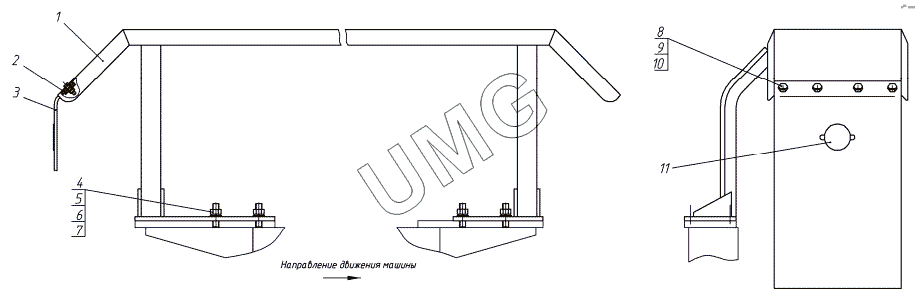

ГС-18.05. Установка крыла 237.10.00.00.000
1
2
3
4
5
6
7
8
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 237.10.01.00.000 | Крыло | |
| 2 | 200.10.00.00.001 | Планка | |
| 3 | 240.00.00.00.100 | Брызговик | |
| 4 | Гайка М16 | Гайка М16 | |
| 5 | Шайба 16 65Г | Шайба 16 65Г | |
| 6 | Шайба С.16.02 | Шайба С.16.02 | |
| 7 | Шпилька М16х45 | Шпилька М16х45 | |
| 8 | Болт М8х30 | Болт М8х30 | |
| 10 | Шайба 8 65Г | Шайба 8 65Г | |
| 11 | Световозвращатель | Световозвращатель |
