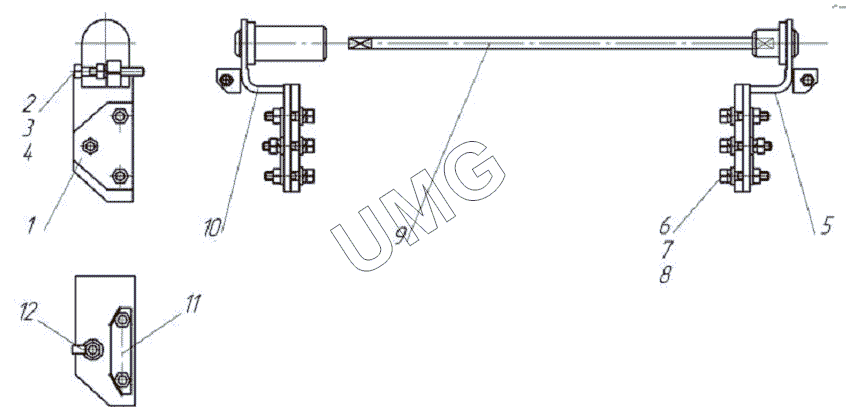

ГС-18.05. Установка торсиона 271.25.18.00.000
1
2
3
4
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 271.25.18.01.000 | Кронштейн | |
| 2 | 271.25.18.02.000 | Кронштейн | |
| 3 | 271..25.18.00.001 | Торсион | |
| 4 | 271.25.18.00.003 | Шайба замковая | |
| 5 | 271.25.18.00.004 | Болт | |
| 6 | 271.25.18.00.005 | Шайба | |
| 7 | 271.25.18.00.006 | Болт | |
| 8 | Гайка М10 | Гайка М10 | |
| 9 | Гайка М12 | Гайка М12 | |
| 10 | Шайба 10 65Г | Шайба 10 65Г | |
| 11 | Шайба 12 65Г | Шайба 12 65Г | |
| 12 | Шайба 12.02 | Шайба 12.02 |
