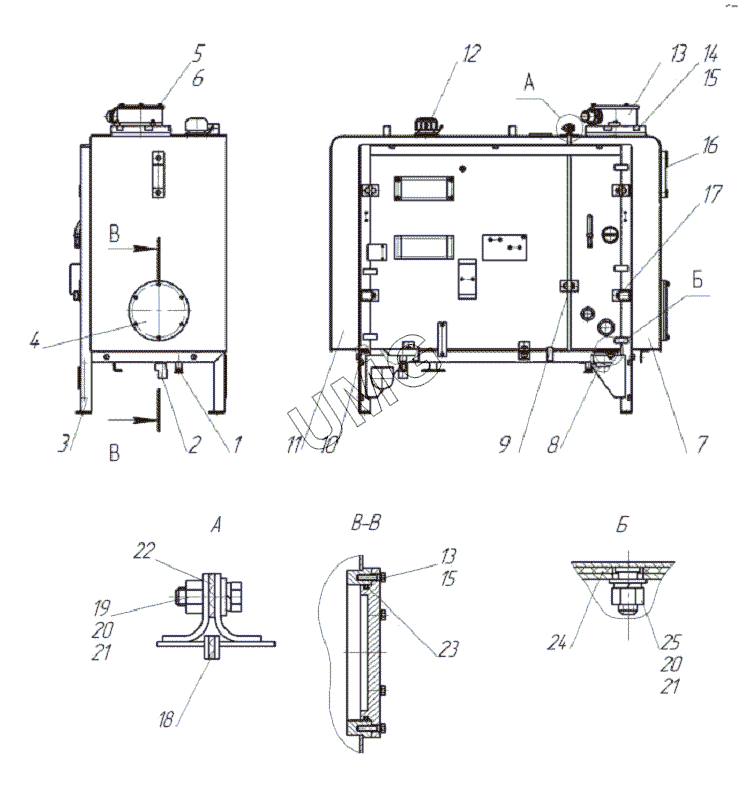

ГС-18.05. Блок баков 237.25.15.00.000
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
15
16
17
18
19
20
20
21
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 450 254 | Кран сливной в сборе 130-1015370 | |
| 2 | 225.25.23.06.000 | Кран | |
| 3 | 237.25.15.03.000 | Опора | |
| 4 | 253.25.16.01.001 | Крышка | |
| 5 | Болт М10х30 | Болт М10х30 | |
| 6 | Шайба 10. 65Г | Шайба 10. 65Г. | |
| 7 | 237.25.15.05.000 | Бак масляный | |
| 8 | 237.25.15.06.000 | Пробка магнитная | |
| 9 | 271.25.15.00.004 | Прокладка | |
| 10 | 271.25.15.00.001 | Прокладка | |
| 11 | 237.25.15.01.000 | Бак топливный | |
| 12 | ТМ178G 100L | Горловина заливная ТМ178G 100L | |
| 13 | 271.25.15.06.000 | Фильтр сливной | |
| 14 | Болт М8х30 | Болт М8х30 | |
| 15 | Шайба 8. 65Г | Шайба 8.65Г. | |
| 16 | LS 127-1W/M12 | Указатель уровня рабочей жидкости LS 127-1W/M12 | |
| 17 | 271.25.15.00.012 | Кронштейн | |
| 18 | 271.25.15.00.003 | Прокладка | |
| 19 | Болт М12х1,25 | Болт М12х1,25 | |
| 20 | Шайба 12. 65Г | Шайба 12.65Г | |
| 21 | Шайба С.12х2 | Шайба С.12х2 | |
| 22 | 271.25.15.00.004 | Прокладка | |
| 23 | 165-175-58-2-2 | Кольцо 165-175-58-2-2 | |
| 24 | 271.25.15.00.002 | Прокладка | |
| 25 | Гайка М12х1,25 | Гайка М12х1,25 |
