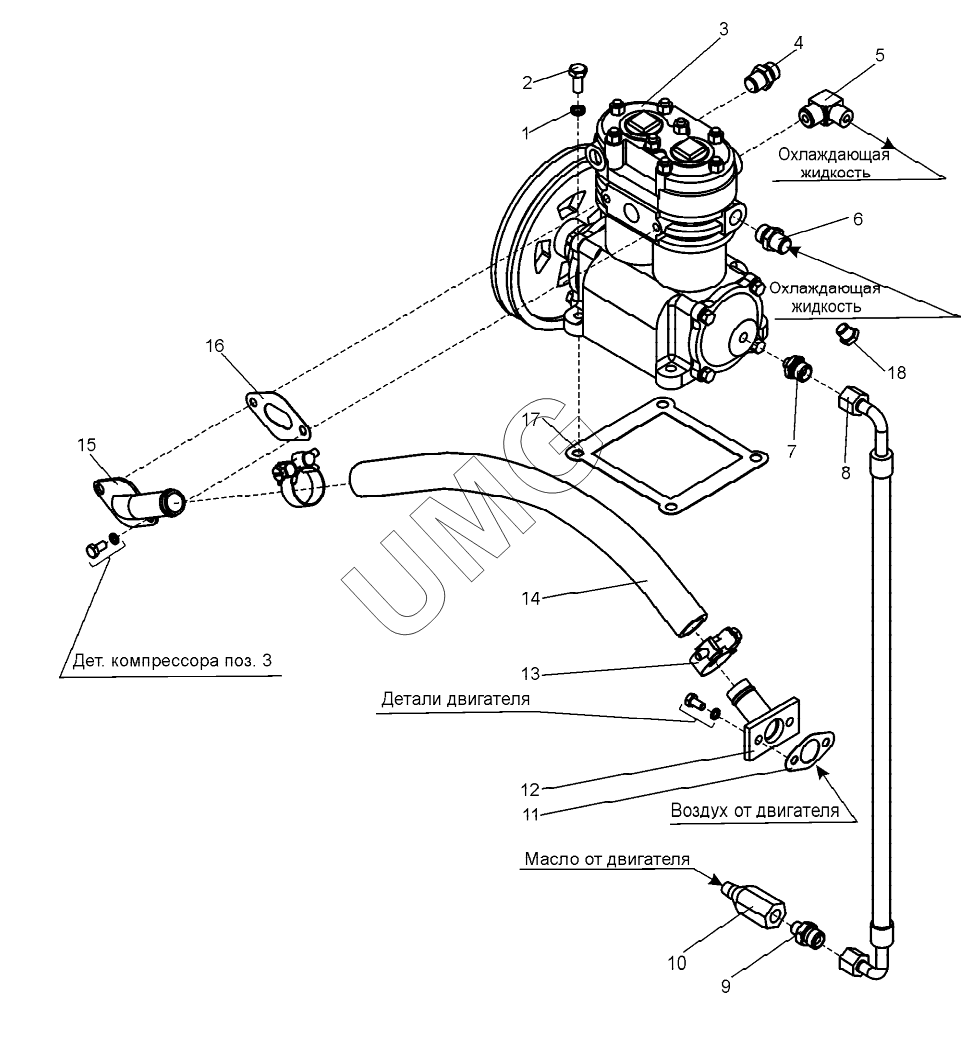

ДЗ-250 (механическая). Установка компрессора (ДЗ-98В4.42.10.000)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Шайба 10.65Г.019 | Шайба 10.65Г.019 | |
| 2 | Болт М10-6gx25.58.019 | Болт М10-6gx25.58.019 | |
| 3 | 5336-3509012 | Компрессор | |
| 4 | 048.06.00.017 | Штуцер | |
| 5 | ДЗ-140.42.01.001 | Угольник | |
| 6 | Д395-0304024 | Штуцер | |
| 7 | Д395Б-35-045 | Ниппель | |
| 8 | РНД 10-4,4-1100-0,08-54.45/54.90-М18x1,5/М18x1,5-У1 | РНД 10-4,4-1100-0,08-54.45/54.90-М18x1,5/М18x1,5-У1 | |
| 9 | Д394-0402058 | Ниппель | |
| 10 | ДЗ-98В9.38.00.002 | Штуцер | |
| 11 | А121.42.10.002 | Прокладка | |
| 12 | А121.42.10.010 | Патрубок | |
| 13 | Хомут 1Л 25-40-6 | Хомут 1Л 25-40-6 | |
| 14 | А121.42.10.001-01 | Рукав | |
| 15 | ДЗ-98В4.42.10.010 | Патрубок | |
| 16 | Д395-0304062 | Прокладка | |
| 17 | Д395-0304039 | Прокладка | |
| 18 | ДЗ-98.43.00.034 | Пробка коническая |
