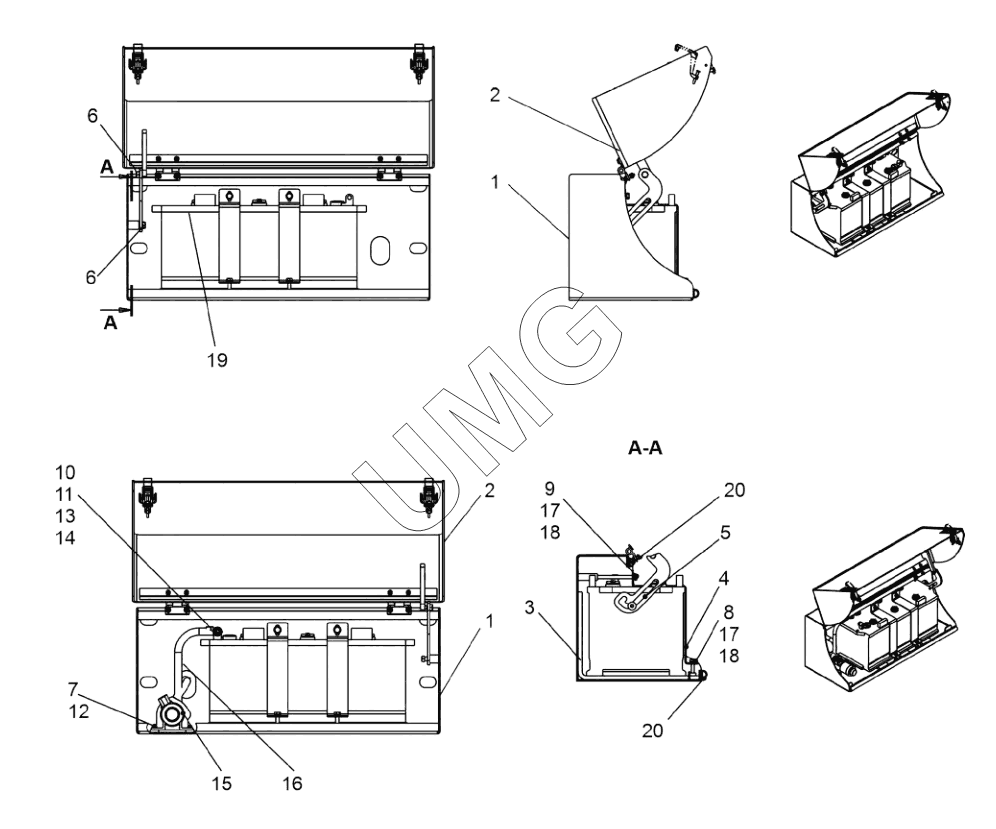

ДЗ-250 (механическая). Ящик аккумуляторный (ДЗ-98Н1.21.41.200, ДЗ-98Н1.21.41.200-01)
1
1
1
1
2
2
2
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ДЗ-98Н1.21.41.230-01 | Каркас аккумуляторного ящика | |
| 1 | ДЗ-98Н1.21.41.230 | Каркас аккумуляторного ящика | |
| 2 | ДЗ-98Н1.21.41.240 | Крышка | |
| 2 | ДЗ-98Н1.21.41.240-01 | Крышка | |
| 3 | Д395-0401037 | Амортизатор | |
| 4 | ДЗ-98Н1.21.41.101 | Хомут | |
| 5 | ДЗ-98Н1.21.41.102 | Упор | |
| 6 | В140.21.00.041 | Болт | |
| 7 | Болт М6-6gх16.58.019 | Болт М6-6gх16.58.019 | |
| 8 | Болт М8-6gх40.58.019 | Болт М8-6gх40.58.019 | |
| 9 | Болт М8-6gх120.58.019 | Болт М8-6gх120.58.019 | |
| 10 | Болт М10-6gх40.58.019 | Болт М10-6gх40.58.019 | |
| 11 | Гайка М10-6H.5.019 | Гайка М10-6H.5.019 | |
| 12 | Шайба 6 65Г 019 | Шайба 6 65Г 019 | |
| 13 | Шайба 10 65Г 019 | Шайба 10 65Г 019 | |
| 14 | Шайба С.10.02.019 | Шайба С.10.02.019 | |
| 15 | 1410.3737 | Выключатель | |
| 16 | ДЗ-98В.41.30.420-04 | Провод | |
| 17 | Шайба 8 65Г 019 | Шайба 8 65Г 019 | |
| 18 | Шайба C.8.02.019 | Шайба C.8.02.019 | |
| 19 | 6СТ-190АПЗ СТ | Аккумуляторная батарея | |
| 20 | УЭТ-610.78.05 | Профиль уплотнителя |
