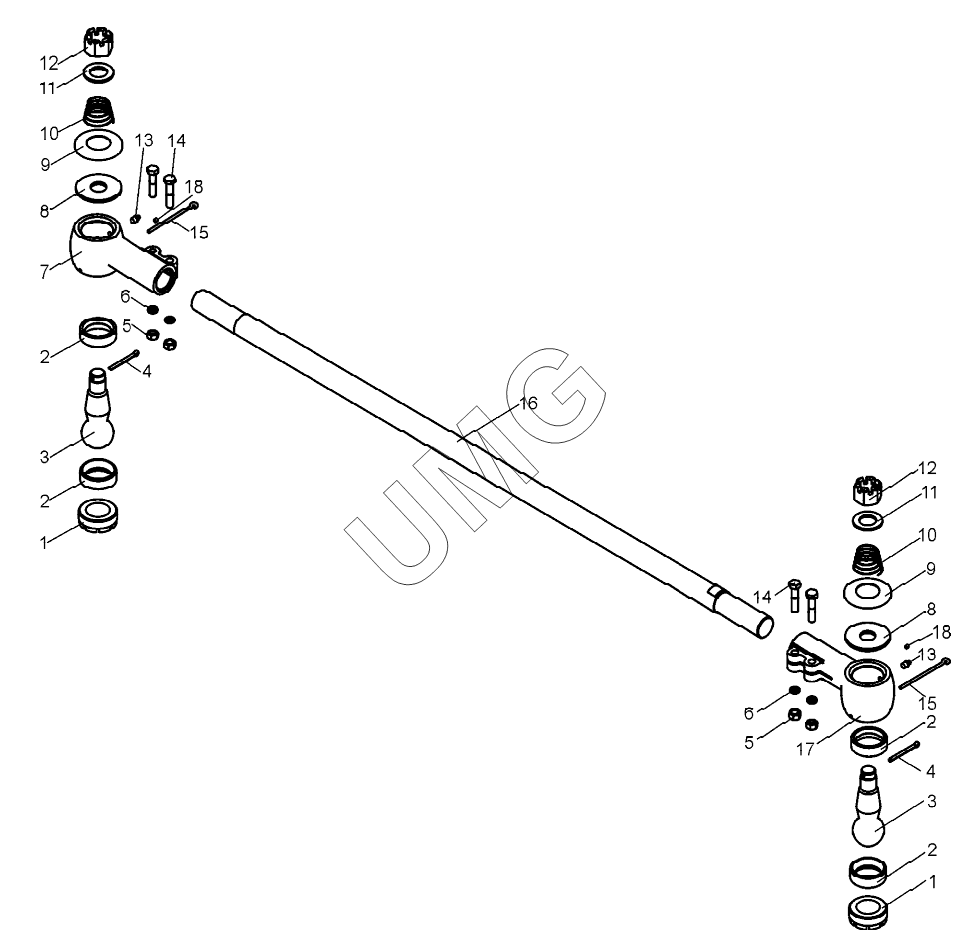

ДЗ-250 (механическая). Тяга поперечная (Д395Б-43-010)
1
1
2
2
2
2
3
3
4
4
5
5
6
6
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д395Б-43-223 | Гайка | |
| 2 | Д395Б-43-224 | Сухарь | |
| 3 | Д395Б-43-229-1 | Шаровой палец | |
| 4 | Шплинт 6,3х63.019 | Шплинт 6,3х63.019 | |
| 5 | Гайка М12-6Н.5.019 | Гайка | |
| 6 | Шайба 12.65Г.069 | Шайба 12.65Г.069 | |
| 7 | Д395Б-43-231 | Наконечник | |
| 8 | Д395Б-43-222 | Кольцо уплотнительное | |
| 9 | Д395Б-43-226 | Корпус | |
| 10 | Д395Б-43-228 | Пружина | |
| 11 | Д394-0201.147 | Шайба | |
| 12 | Гайка М30х2-6Н.5.019 | Гайка М30х2-6Н.5.019 | |
| 13 | Маслёнка 1.2.Ц6 | Маслёнка 1.2.Ц6 | |
| 14 | Болт М12-8gх55.58.019 | Болт М12-8gх55.58.019 | |
| 15 | Д395Б-43-227 | Шплинт | |
| 16 | Д395Б-43-233 | Тяга поперечная | |
| 17 | Д395Б-43-234 | Наконечник | |
| 18 | 24-2904142 | Колпачок пресс-масленки |
