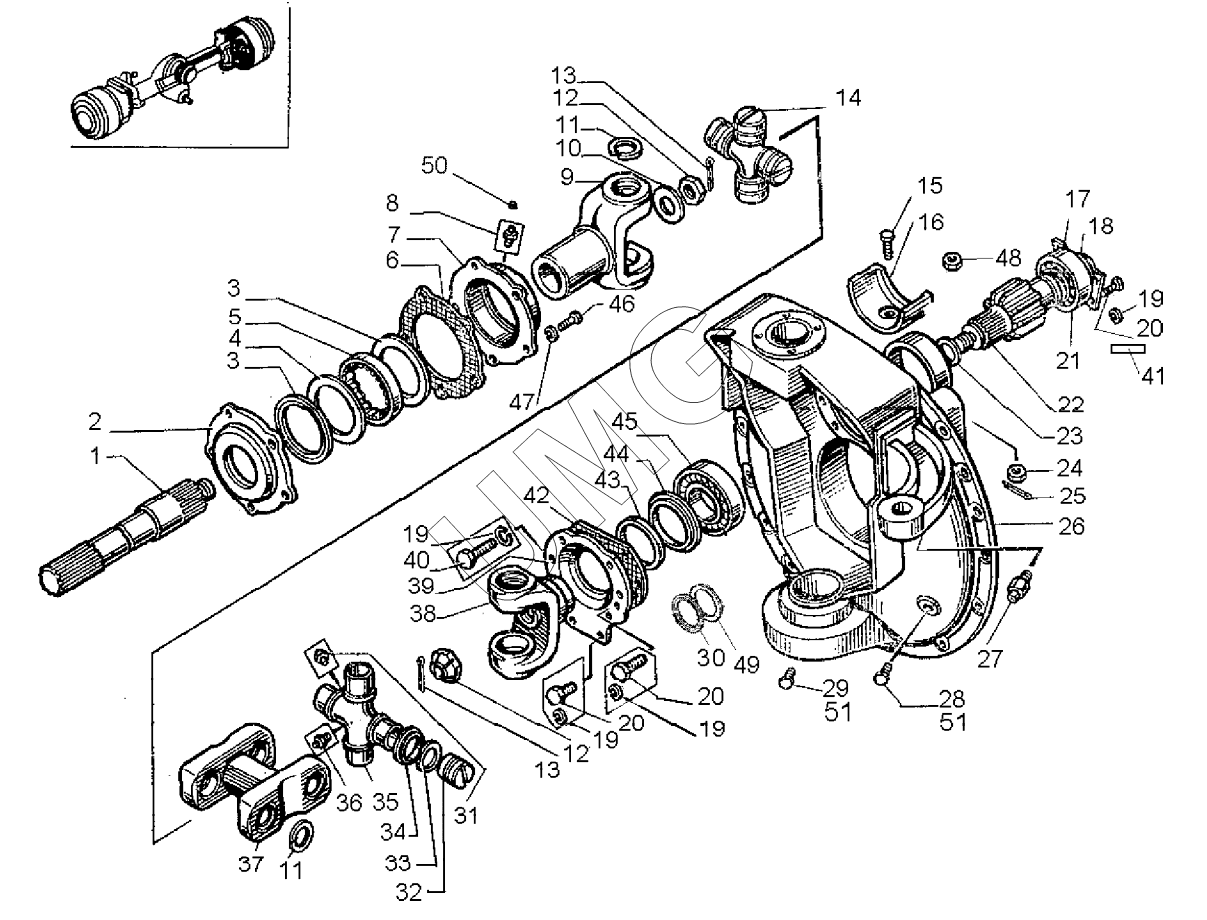

ДЗ-250 (механическая). Мост передний ведущий (ДЗ-98В1.61.00.000)
1
2
3
3
4
5
6
7
8
9
10
11
11
12
12
13
13
14
15
16
17
18
19
19
19
19
20
20
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
40
41
42
43
44
45
46
47
48
49
50
51
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д395В.61.00.001-01 | Полуось | |
| 2 | Д395.0203.010 | Корпус подшипника | |
| 3 | Манжета 2.2-80х105-1 | Манжета 2.2-80х105-1 | |
| 4 | Д394.0201.043 | Шайба | |
| 5 | Подшипник 292213К | Подшипник 292213К | |
| 6 | Д395.0203.008 | Прокладка | |
| 7 | Д395.0203.009 | Крышка подшипника | |
| 8 | Масленка 1.3 Ц6 | Масленка 1.3 Ц6 | |
| 9 | Д395.0203.005 | Вилка | |
| 10 | Д394.0201.147 | Шайба | |
| 11 | ДЗ-98.61.00.099 | Кольцо пружинное | |
| 12 | Д394.0201.135 | Гайка | |
| 13 | Шплинт 6,3х50.019 | Шплинт 6,3х50.019 | |
| 14 | 4310-2205025-02 | Крестовина карданного вала | |
| 15 | Д394.0201.145 | Болт | |
| 16 | Д394.0201.112 | Вкладыш | |
| 17 | 067.33.13.182 | Планка | |
| 18 | Кольцо С50 | Кольцо С50 | |
| 19 | Шайба 12.65Г.069 | Шайба 12.65Г.069 | |
| 20 | Болт М12-6gх25.58.019 | Болт М12-6gх25.58.019 | |
| 21 | Подшипник 5-3610 | Подшипник 5-3610 | |
| 22 | Д394.0201.083 | Шестерня | |
| 23 | Кольцо 035-040-30-2-2 | Кольцо 035-040-30-2-2 | |
| 24 | Гайка М12-6Н.04.019 | Гайка М12-6Н.04.019 | |
| 25 | Шплинт 3,2х32 | Шплинт 3,2х32 | |
| 26 | ДЗ-98В2.61.00.160 | Кронштейн колеса правый | |
| 26 | Д395.0203.909 | Поворотный кронштейн колеса правый | |
| 27 | Д395А.0201.918-4 | Сапун | |
| 28 | Пробка-заглушка М16х1,5 с внутренним шестигранником DIN 908 | Пробка-заглушка М16х1,5 с внутренним шестигранником DIN 908 | |
| 29 | 80102-2 | Пробка с магнитом поддона картера двигателя | |
| 30 | Манжета 2.2-75х100-1 | Манжета 2.2-75х100-1 | |
| 31 | 264020-П8 | Масленка | |
| 32 | 210-2201033 | Подшипник | |
| 33 | 210-2201035 | Кольцо упорное | |
| 34 | 210-2201027 | Кольцо торцевое защитное | |
| 35 | 210-2201030-А | Крестовина карданного вала | |
| 36 | 306746П | Клапан предохранительный кардана в сборе | |
| 37 | Д395.0203.015 | Звено промежуточное | |
| 38 | Д395.0203.903 | Вилка в сборе | |
| 39 | ДЗ-98А.61.00.119 | Крышка | |
| 40 | ДЗ-140А.03.00.143 | Болт | |
| 40 | Болт М12-6gх40.109.40Х.019 | Болт М12-6gх40.109.40Х.019 | |
| 41 | ДЗ-98В1.62.00.076-01 | Планка | |
| 42 | Д394.0201.079 | Прокладка | |
| 43 | Манжета 2.2-75х100-1 | Манжета 2.2-75х100-1 | |
| 44 | Д395А.0203.061 | Шайба | |
| 45 | Подшипник 2313 | Подшипник 2313 | |
| 46 | Болт М12-6gх35.58.019 | Болт М12-6gх35.58.019 | |
| 47 | Шайба 12.65Г.069 | Шайба 12.65Г.069 | |
| 48 | Шайба С12.65Г.069 | Шайба С12.65Г.069 | |
| 49 | ДЗ-98А.61.00.116 | Прокладка | |
| 50 | 24-2904142 | Колпачок пресс-масленки | |
| 51 | Уплотнение USIT M16 | Уплотнение USIT M16 |
