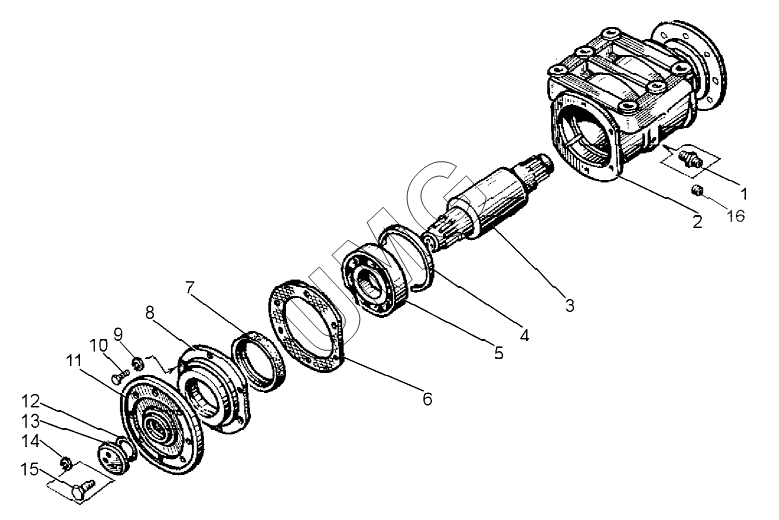

ДЗ-250 (механическая). Опора промежуточная (ДЗ-98.16.01.210)
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Масленка 1.2.Ц6 | Масленка 1.2.Ц6 | |
| 2 | ДЗ-98.16.01.023 | Корпус | |
| 3 | ДЗ-98.16.01.031 | Вал | |
| 4 | Кольцо 1Б 140 | Кольцо 1Б 140 | |
| 5 | Подшипник 6-313 | Подшипник 6-313 | |
| 6 | Д394-0108032 | Прокладка | |
| 7 | Манжета 2.2-90х120-1 | Манжета 2.2-90х120-1 | |
| 8 | ДЗ-98.16.01.029-01 | Крышка | |
| 8 | ДЗ-98.16.01.029 | Крышка | |
| 9 | Шайба 12.65Г.069 | Шайба 12.65Г.069 | |
| 10 | Болт М12-6gх30.58.019(S18) | Болт М12-6gх30.58.019(S18) | |
| 11 | Д395В.16.01.130 | Фланец | |
| 12 | Кольцо 052-058-36-2-2 | Кольцо 052-058-36-2-2 | |
| 13 | Д395Б-05-016 | Шайба | |
| 14 | ДЗ-98.16.01.033 | Шайба стопорная | |
| 15 | Болт М12-6gх30.88.019 (S18) | Болт М12-6gх30.88.019 (S18) | |
| 16 | 24-2904142 | Колпачок пресс-масленки |
