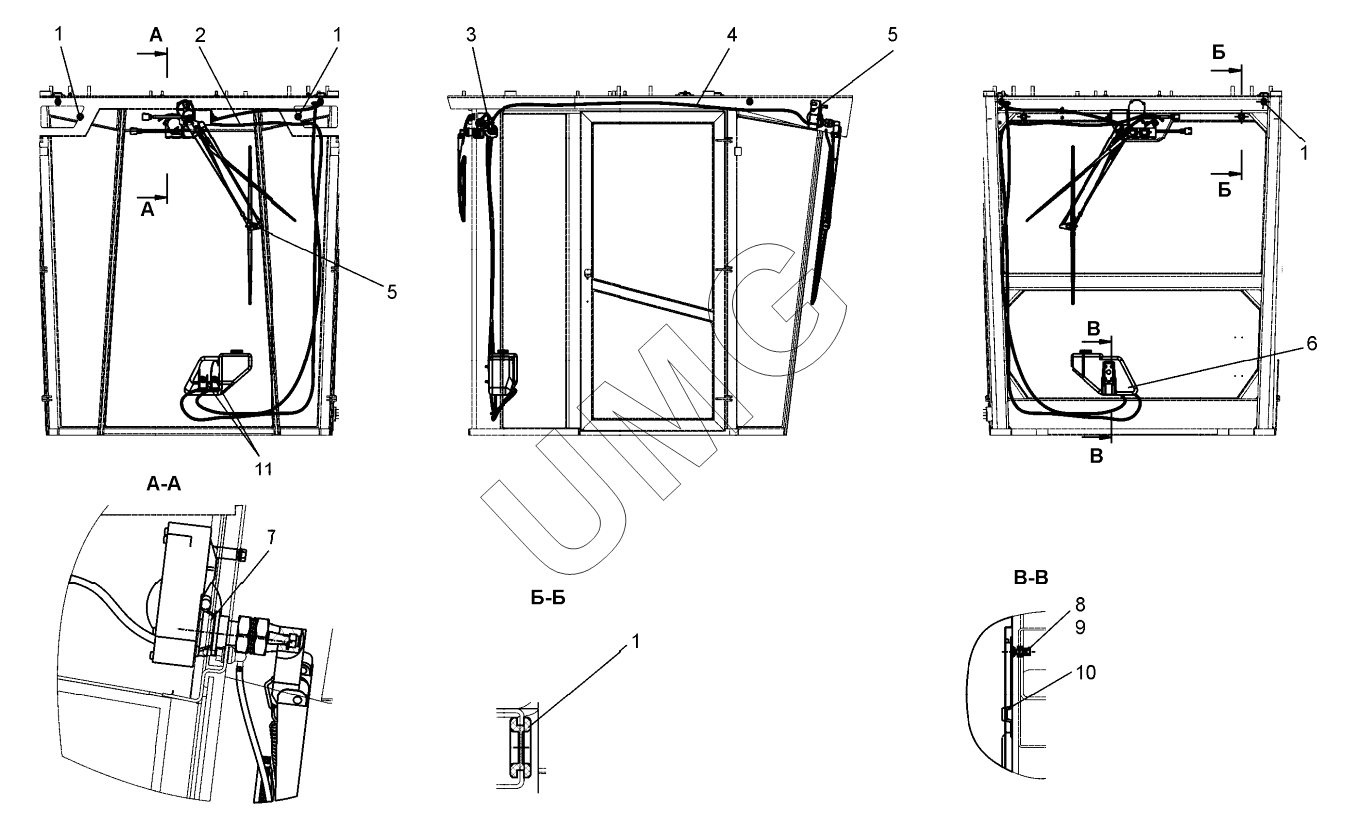

ДЗ-250 (механическая). Установка стеклоочистителей (ДЗ-98Н2.51.41.000)
1
1
1
1
2
3
4
5
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 202.02.01.00.017 | Втулка предохранительная | |
| 2 | ПВХ 6x1 | Трубка омывателя прозрачная | |
| 3 | СТ4-24100-4450-3500.0 | Стеклоочиститель | |
| 4 | ПВХ 6x1 | Трубка омывателя прозрачная | |
| 5 | СТ1-2460-2600-1 Б800.0 | Стеклоочиститель | |
| 6 | 2108-5208102-50 | Бачок омывателя | |
| 7 | Шайба С.24.02.019 | Шайба С.24.02.019 | |
| 8 | M5CN1-CB-S | Заклепка резьбовая | |
| 9 | Винт В.М5-6gx20.36.019 | Винт В.М5-6gx20.36.019 | |
| 10 | 2121-5208154 | Пластина бачка омывателя | |
| 11 | 991.3730 | Мотор омывателя |
