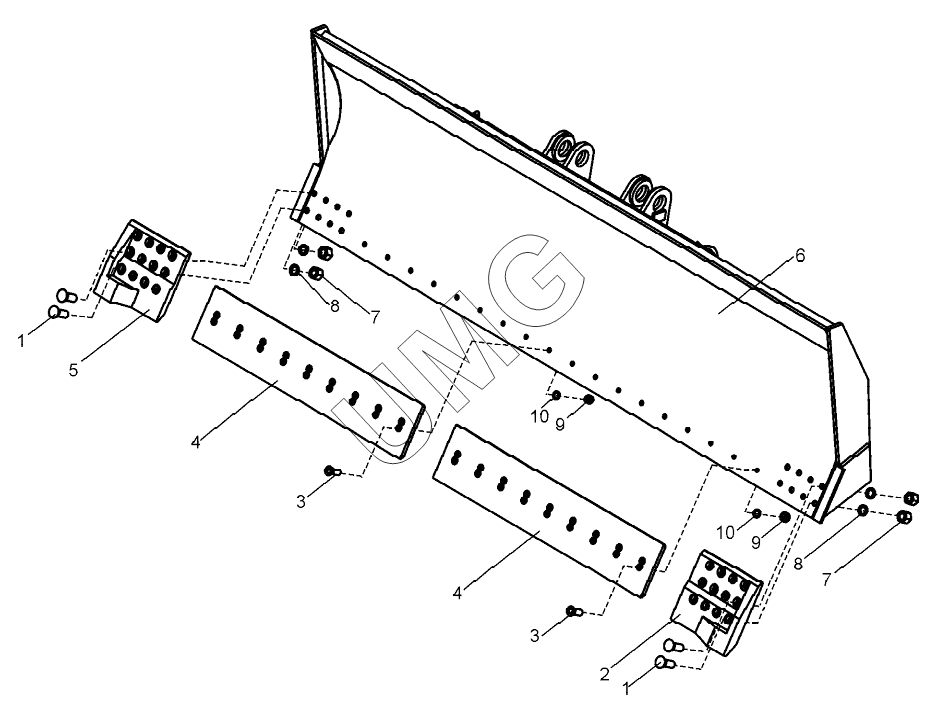

ДЗ-250 (механическая). Отвал (ДЗ-140А.25.12.140)
1
1
1
1
2
3
3
3
3
4
4
5
6
7
7
8
8
9
9
10
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ПКТ-2.01.00.005 | Болт | |
| 1 | Болт М20х60.88.019 | Болт М20х60.88.019 | |
| 2 | Д661.02.002-02 | Нож левый | |
| 3 | 067.11.12.009 | Болт | |
| 3 | Болт М16х50.88.019 | Болт М16х50.88.019 | |
| 4 | 067.55.11.004 | Нож средний | |
| 5 | Д661.02.001-02 | Нож правый | |
| 6 | ДЗ-140А.25.12.120 | Отвал | |
| 7 | Гайка М20-6Н.8.019 | Гайка М20-6Н.8.019 | |
| 8 | Шайба 20.65Г.069 | Шайба 20.65Г.069 | |
| 9 | Гайка М16-6Н.5.019 | Гайка М16-6Н.5.019 | |
| 10 | Шайба 16.65Г.069 | Шайба 16.65Г.069 |
