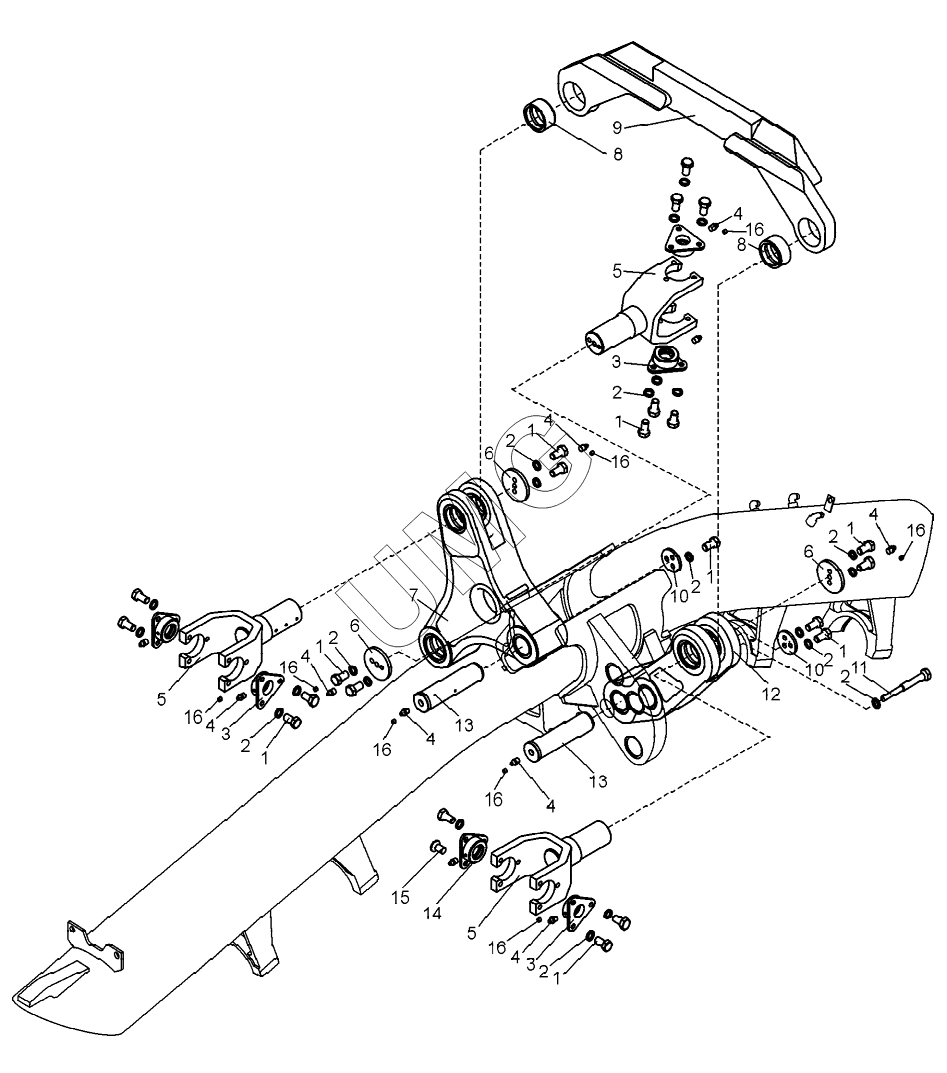

ДЗ-250 (механическая). Подвеска тяговой рамы (ДЗ-98.30.00.000)
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
3
3
3
4
4
4
4
4
4
4
4
5
5
5
6
6
6
7
8
8
9
10
10
11
12
13
13
14
15
16
16
16
16
16
16
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Болт М16-6gx35.58.019 | Болт М16-6gx35.58.019 | |
| 2 | Шайба 16.65Г.069 | Шайба 16.65Г.069 | |
| 3 | ДЗ-98А.30.00.038 | Втулка | |
| 4 | Масленка 1.2.Ц6 | Масленка 1.2.Ц6 | |
| 5 | ДЗ-98.30.00.040 | Вилка | |
| 6 | ДЗ-98.30.00.002 | Шайба | |
| 7 | ДЗ-98.30.00.020 | Рычаг правый | |
| 8 | ДЗ-98.30.00.003 | Втулка | |
| 9 | ДЗ-98.30.00.070 | Поперечина | |
| 10 | Д395Б-01-173 | Шайба | |
| 11 | ДЗ-98.30.00.045 | Болт | |
| 12 | ДЗ-98.30.00.010 | Рычаг левый | |
| 13 | ДЗ-98.30.00.032 | Ось | |
| 14 | ДЗ-98А.30.00.041 | Втулка | |
| 15 | Винт В2.М16-6gx30.66.019 | Винт В2.М16-6gx30.66.019 | |
| 16 | 24-2904142 | Колпачок пресс-масленки |
