ДЗ-250 (механическая). Установка гидрозамка (ДЗ-98В.43.05.000)
1
2
3
4
4
5
6
7
8
9
10

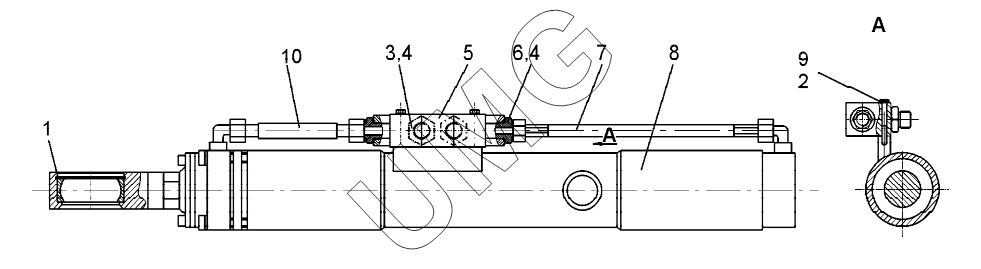

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Кольцо С110 | Кольцо С110 | |
| 2 | Шайба 8.65Г.069 | Шайба 8.65Г.069 | |
| 3 | Штуцер ZL20-G01 | Штуцер ZL20-G01 | |
| 4 | Уплотнение USIT 240M27 | Уплотнение USIT 240M27 | |
| 5 | Гидрозамок FYYS20-03 | Гидрозамок FYYS20-03 | |
| 6 | Штуцер ZL20-G04 | Штуцер ZL20-G04 | |
| 7 | РВД 12,7-110-450-0,18-11/11. M22x1,5/M22x1,5-У1 | РВД 12,7-110-450-0,18-11/11. M22x1,5/M22x1,5-У1 | |
| 8 | ГЦ100.60.03.000 | Гидроцилиндр | |
| 9 | Болт М8-6gх70.58.019(S13) | Болт М8-6gх70.58.019(S13) | |
| 10 | РВД 12,7-110-300-0,18-11/11. M22x1,5/M22x1,5-У1 | РВД 12,7-110-300-0,18-11/11. M22x1,5/M22x1,5-У1 |
