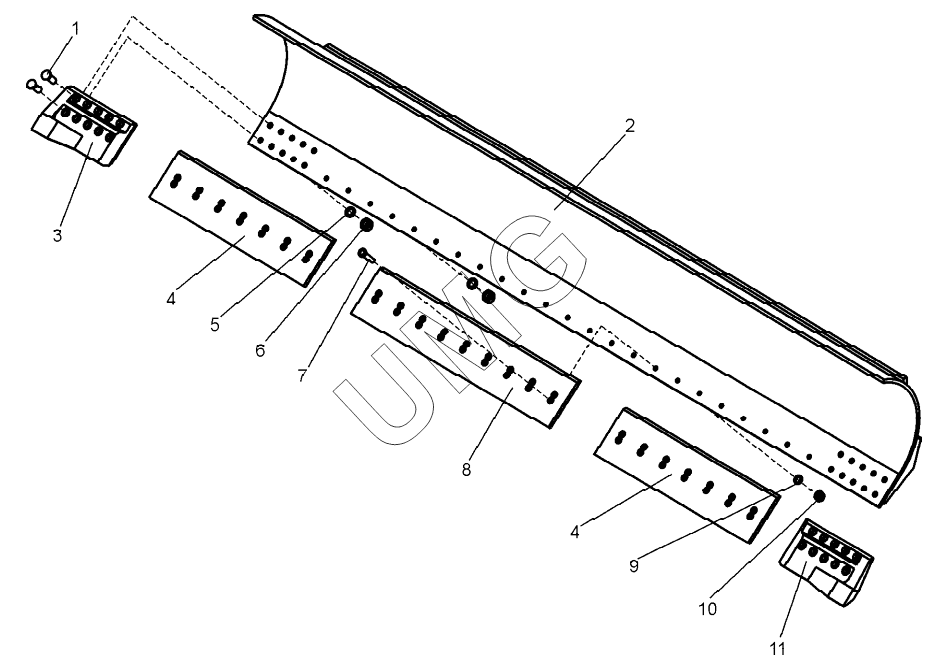

ДЗ-250 (ГМП). Отвал (ДЗ-98Д.34.09.000)
1
1
2
3
4
4
5
6
7
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ПКТ-2.01.00.005 | Болт | |
| 1 | Болт М20х60.88.019 | Болт М20х60.88.019 | |
| 2 | ДЗ-98Д.34.09.100 | Отвал | |
| 3 | ДЗ-98В.34.00.401 | Нож | |
| 4 | 067.55.11.004-01 | Нож средний | |
| 5 | Шайба 20.65Г.019 | Шайба | |
| 6 | Гайка М20-6Н.5.019(S30) | Гайка М20-6Н.5.019(S30) | |
| 7 | 067.11.12.009-01 | Болт | |
| 7 | Болт М16х50.88.019 | Болт М16х50.88.019 | |
| 8 | 067.55.11.004 | Нож средний | |
| 9 | Шайба 16.65Г.019 | Шайба 16.65Г.019 | |
| 10 | Гайка М16-6Н.5.019(S24) | Гайка М16-6Н.5.019(S24) | |
| 11 | ДЗ-98В.34.00.401-01 | Нож |
