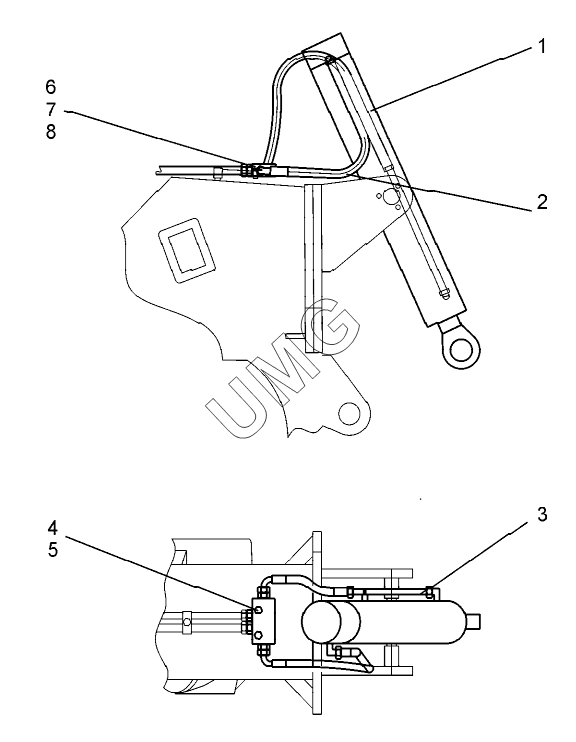

ДЗ-250 (ГМП). Гидросистема навесного оборудования (ДЗ-98М2.45.00.000)
1
2
3
4
5
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ГЦ100.60.25.000 | Гидроцилиндр | |
| 2 | РВД 15,9-100-750-0,18-11/11-90М27х1,5/М27х1,5-У1 | РВД 15,9-100-750-0,18-11/11-90М27х1,5/М27х1,5-У1 | |
| 3 | ДЗ-98В1.5.43.00.220 | Труба | |
| 4 | Болт М10-6gх70.58.019(S18) | Болт М10-6gх70.58.019(S18) | |
| 5 | Шайба 10.65Г.019 | Шайба 10.65Г.019 | |
| 7 | Гидрозамок FYYS20-03 | Гидрозамок FYYS20-03 | |
| 8 | Штуцер ZL20-G01 | Штуцер ZL20-G01 | |
| 9 | Уплотнение USIT M27 | Уплотнение |
