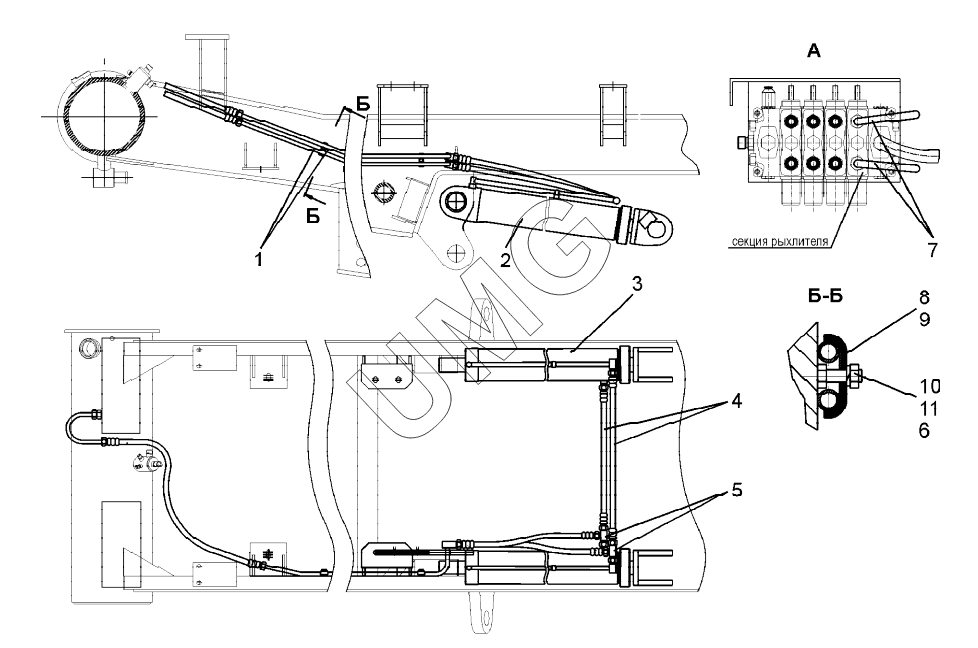

ДЗ-250 (ГМП). Гидросистема рыхлителя (ДЗ-98М1.44.00.000)
1
2
3
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ДЗ-98М1.44.00.010 | Труба | |
| 2 | ГЦ100.60.44.000 | Гидроцилиндр | |
| 3 | ГЦ100.60.44.000-01 | Гидроцилиндр | |
| 4 | РВД 15,9-100-850-0,2-11/11 М27х1,5/М27х1,5-У1 | РВД 15,9-100-850-0,2-11/11 М27х1,5/М27х1,5-У1 | |
| 5 | ДЗ-98М1.14.00.010 | Тройник | |
| 6 | Шайба 10 65Г 019 | Шайба 10 65Г 019 | |
| 7 | ДЗ-98М1.44.00.020 | Труба | |
| 8 | Д395Б-31-023 | Хомут | |
| 9 | Д395Б-31-024 | Прокладка | |
| 10 | Болт М10-6gх35.58.019 | Болт М10-6gх35.58.019 | |
| 11 | Гайка М10-6H.5.019 | Гайка М10-6H.5.019 |
