ДЗ-250 (ГМП). Блок клапанов (ДЗ-98Д.43.02.900)
1
2
3
4
5
6
7
8
8
9
9
10
11

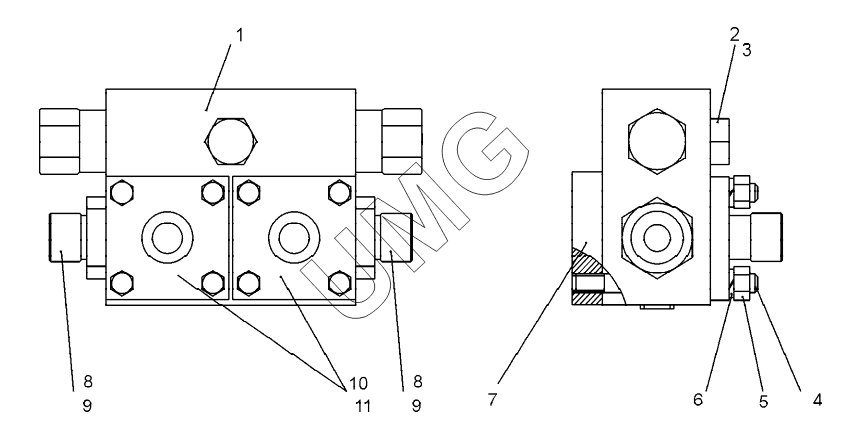

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ГК 43.02.900 | Блок клапанов | |
| 2 | Уплотнение USIT 232-M18 | Уплотнение USIT 232-M18 | |
| 3 | 067.44.11.041 | Пробка | |
| 4 | 067.15.11.078 | Шпилька | |
| 5 | Гайка М10-6Н.5.019 (S16) | Гайка М10-6Н.5.019 (S16) | |
| 6 | Шайба 10.65Г.019 | Шайба 10.65Г.019 | |
| 7 | ДЗ-98Д.43.02.901 | Плита | |
| 8 | 048.05.01.024 | Штуцер | |
| 9 | Кольцо 024-030-36-2-2 | Кольцо 024-030-36-2-2 | |
| 10 | ДЗ-98Д.43.02.910 | Фланец | |
| 11 | Кольцо 027-033-36-2-2 | Кольцо 027-033-36-2-2 |
