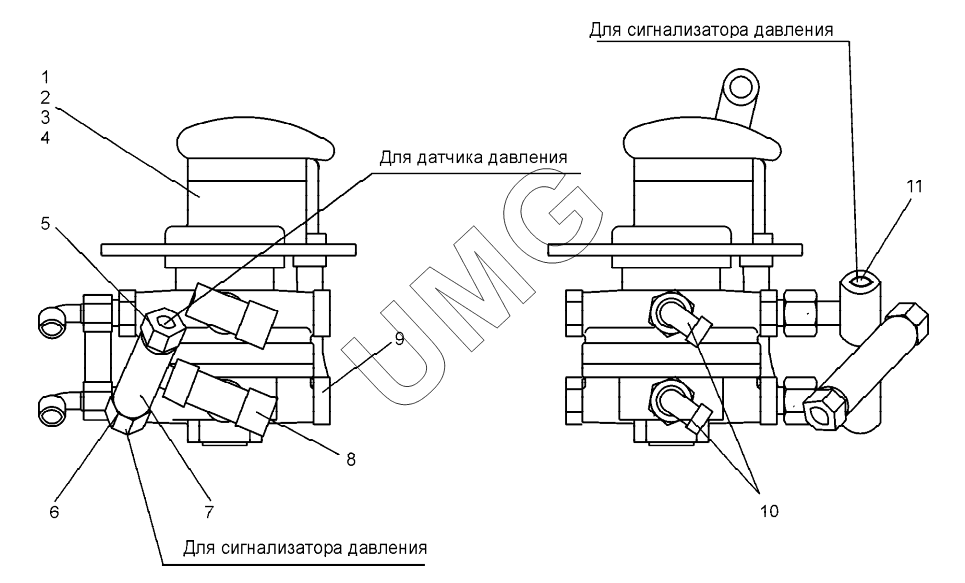

ДЗ-250 (ГМП). Кран тормозной (ДЗ-98М2.42.10.070)
1
2
3
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | БолтМ10-6дх30.58.019 | БолтМ10-6дх30.58.019 | |
| 2 | Шайба 10.65Г.019 | Шайба 10.65Г.019 | |
| 3 | ГайкаМ10-6Н.5.019 | Гайка М10-6Н.5.019 | |
| 4 | 100-3514008 | Кран тормозной двухсекционный | |
| 5 | Переходник D2531 M16x1.5-1/4NPTF-RU01 | Переходник D2531 M16x1.5-1/4NPTF-RU01 | |
| 6 | Фитинг D2531 М16х1.5-М12х1.5 | Фитинг D2531 М16х1.5-М12х1.5 | |
| 7 | Переходник D2062 М16х1.5-М22х1.5 | Переходник D2062 М16х1.5-М22х1.5 | |
| 8 | Тройник 9412 12-М22х1.5-М22х1.5| | Тройник 9412 12-М22х1.5-М22х1.5| | |
| 9 | Заглушка D2612 М22х1.5 | Заглушка D2612 М22х1.5 | |
| 10 | Фитинг угловой 9502 12-M22X1.5 | Фитинг угловой 9502 12-M22X1.5 | |
| 11 | Тройник 9412 12-М12х1.5-М22х1.5 | Тройник 9412 12-М12х1.5-М22х1.5 |
