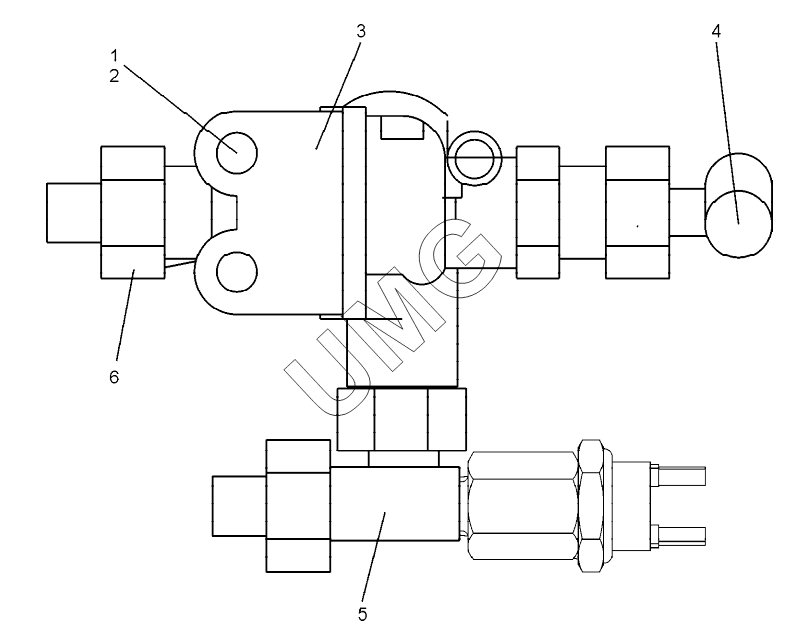

ДЗ-250 (ГМП). Клапан двухмагистральный (ДЗ-98М2.42.10.060)
1
2
3
4
5
6
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Шайба8.65Г.019 | Шайба 8.65Г.019 | |
| 2 | БолтМ8-6дх25.58.019 | БолтМ8-6дх25.58.019 | |
| 3 | 100-3562010 | Клапан двухмагистральный | |
| 4 | Фитингугловой 9502 12-М22Х1.5 | Фитингугловой 9502 12-М22Х1.5 | |
| 5 | Тройник 9412 12-М12х1.5-М22х1.5 | Тройник 9412 12-М12х1.5-М22х1.5 | |
| 6 | Фитинг прямой 9512 12-М22Х1.5 | Фитинг прямой 9512 12-М22Х1.5 |
