ДЗ-250 (ГМП). Электрооборудование автогрейдера (25001.41.00.000)
1
2
2
2
2
2
2
3
4
5
6
7
8
9
10
10
11
11
12
12
13
14
15
16
17
18

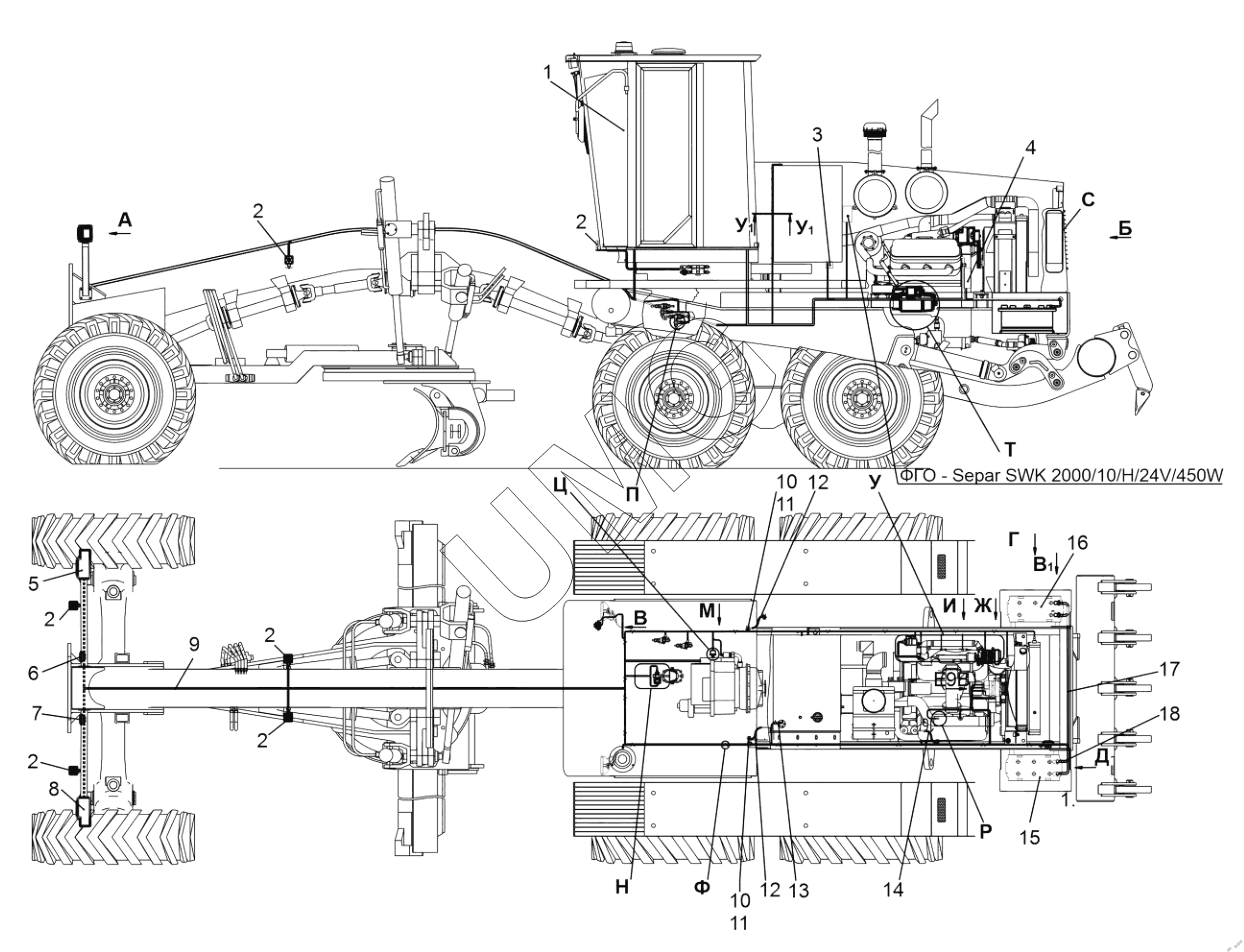

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 25001.41.01.000 | Электрооборудование кабины | |
| 2 | Фара Lumen 27WS Super slim | Фара Lumen 27WS Super slim | |
| 3 | ЭНГЛ-1-0,13/24-4 | Ленточный подогреватель топливопровода | |
| 4 | ПБ-106 24В | Подогреватель топливных фильтров | |
| 5 | РУВИ 676515.010 | Фара дорожная | |
| 6 | С314 | Сигнал звуковой | |
| 7 | С313 | Сигнал звуковой | |
| 8 | РУВИ 676515.010-01 | Фара дорожная | |
| 9 | 25001.41.30.010 | Жгут | |
| 10 | Болт М10-6gх16.58.019 | Болт М10-6gх16.58.019 | |
| 11 | Шайба 10 65Г 019 | Шайба 10 65Г 019 | |
| 12 | ДЗ-98М3.41.30.300-01 | Провод | |
| 13 | ДЗ-98М2.41.30.150 | Жгут | |
| 14 | ДЗ-98М3.41.30.300 | Провод | |
| 15 | ДЗ-98Н1.21.41.200 | Ящик аккумуляторный | |
| 16 | ДЗ-98Н1.21.41.200-01 | Ящик аккумуляторный | |
| 17 | ДЗ-98В.41.30.420-03 | Провод | |
| 18 | ДЗ-98В.41.30.420-02 | Провод |
