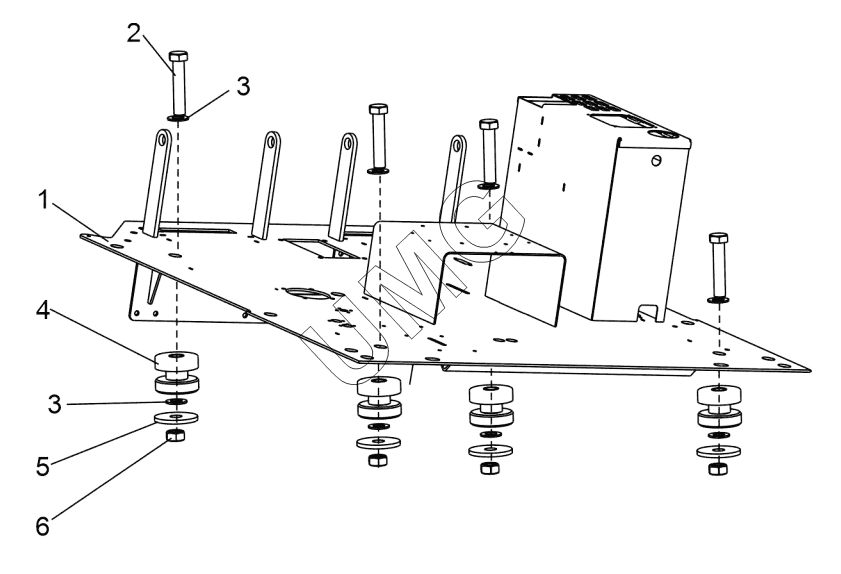

ДЗ-250 (ГМП). Установка площадки на раму (25001.13.09.000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
6
Позиция на иллюстрации Заводской номер детали Название детали
1 25001.13.00.010 Площадка рабочая
2 Болт М30-6gх150.109.019 Болт М30-6gх150.109.019
3 Шайба C.30.02.019 Шайба C.30.02.019
4 252900306 Подушка кабины
5 TL150.51.90.102 Шайба
6 Гайка М30-6Н.5.019 Гайка М30-6Н.5.019
