ДЗ-250 (ГМП). Управление стояночным тормозом (25001.13.04.000)
1
2
2
3
3
4
4
5
6
7
8
9
9
10
11
11
12
12
13
13
14
15
16
17
18
18
18
19
20
21

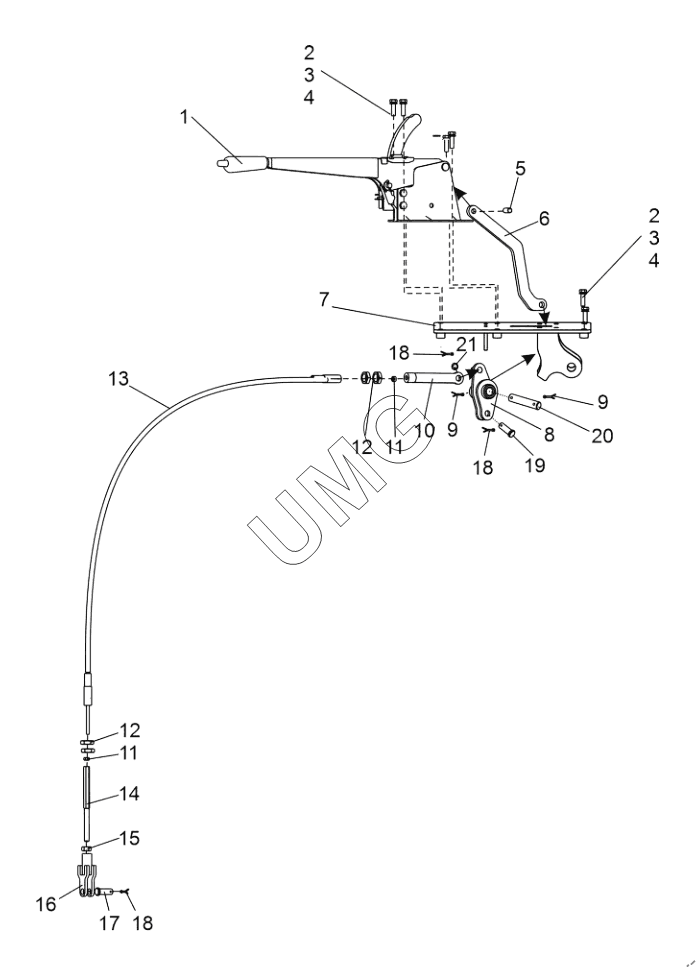

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2217-3508015 | Рычаг стояночного тормоза | |
| 2 | Болт М8-6gх30.88.019 | Болт М8-6gх30.88.019 | |
| 3 | Шайба 8 65Г 019 | Шайба 8 65Г 019 | |
| 4 | Шайба C.8.02.019 | Шайба C.8.02.019 | |
| 5 | 25001.13.04.003 | Палец | |
| 6 | 25001.13.04.002 | Тяга | |
| 7 | 25001.13.04.010 | Кронштейн | |
| 8 | 25001.13.04.030 | Рычаг | |
| 9 | Шплинт 4х25.019 | Шплинт 4х25.019 | |
| 10 | 25001.13.04.020 | Наконечник | |
| 11 | Гайка М6-6H.5.019 | Гайка М6-6H.5.019 | |
| 12 | Гайка M16х1,5-6H.05.019 | Гайка M16х1,5-6H.05.019 | |
| 13 | 25001.13.04.200 | Трос | |
| 13 | 25001.13.04.200 | Трос | |
| 14 | 25001.13.04.001 | Наконечник | |
| 15 | Гайка М10-6H.5.019 | Гайка М10-6H.5.019 | |
| 16 | TL150.13.04.120 | Вилки | |
| 17 | 067.43.11.084 | Ось | |
| 18 | Шплинт 3.2х20.019 | Шплинт 3.2х20.019 | |
| 19 | 25001.13.04.005 | Ось | |
| 20 | 25001.13.04.004 | Ось | |
| 21 | Шайба С.12.02.019 | Шайба |
