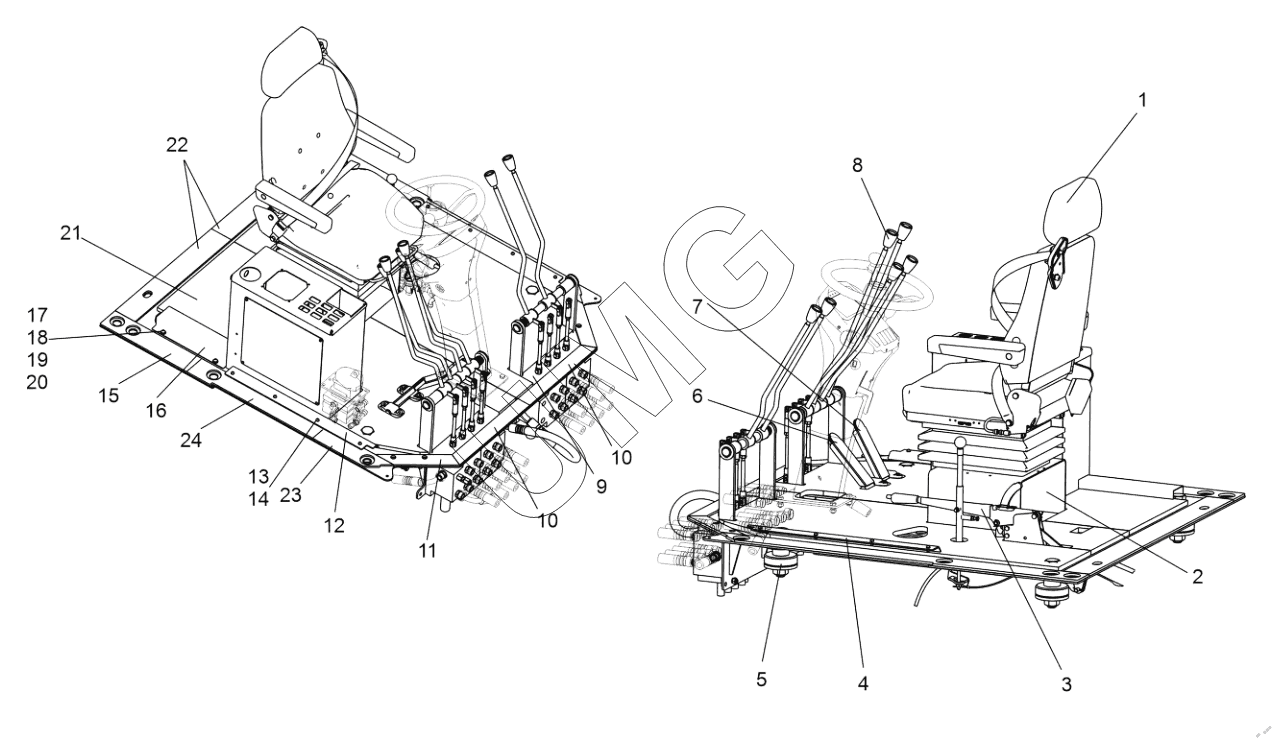

ДЗ-250 (ГМП). Площадка оператора (25001.13.00.000)
1
2
3
4
5
6
7
8
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 25001.13.10.000 | Установка сиденья | |
| 2 | 25001.13.08.000 | Установка отопителя | |
| 3 | 25001.13.04.000 | Система управления стояночным тормозом | |
| 4 | ДЗ-98Н2.51.20.008 | Порог | |
| 5 | 25001.13.09.000 | Установка площадки на раму | |
| 6 | ДЗ-98Н1.13.03.000 | Управление колесными тормозами | |
| 7 | 25001.13.05.000 | Система управления всережимным регулятором | |
| 8 | ДЗ-98Н1.13.07.000-01 | Система управления гидрораспределителями | |
| 8 | ДЗ-98Н1.13.07.000 | Система управления гидрораспределителями | |
| 9 | ДЗ-98М2.13.20.026 | Уплотнение | |
| 9 | ДЗ-98М2.13.20.025 | Уплотнение | |
| 10 | ДЗ-98Н1.13.00.047-01 | Планка | |
| 11 | ДЗ-98Н1.13.00.046 | Планка | |
| 12 | ДЗ-98Н2.51.20.009 | Порог | |
| 13 | Винт В.М8-6gх16.58.019 | Винт В.М8-6gх16.58.019 | |
| 14 | Шайба 8 65Г 019 | Шайба 8 65Г 019 | |
| 15 | ДЗ-98Н1.13.00.044-03 | Планка | |
| 16 | 25001.13.00.009 | Кожух | |
| 17 | Винт В2.М10-6gх25.58.019 | Винт В2.М10-6gх25.58.019 | |
| 18 | Шайба 10 65Г 019 | Шайба 10 65Г 019 | |
| 19 | Шайба С.10.02.019 | Шайба С.10.02.019 | |
| 20 | Заклепка резьбовая M10 СN2-CB-S | Заклепка резьбовая M10 СN2-CB-S | |
| 21 | 25001.13.00.001 | Коврик | |
| 22 | ДЗ-98Н1.13.00.045-01 | Планка | |
| 23 | ДЗ-98Н1.13.00.044-01 | Планка | |
| 24 | ДЗ-98Н1.13.00.044-02 | Планка |
