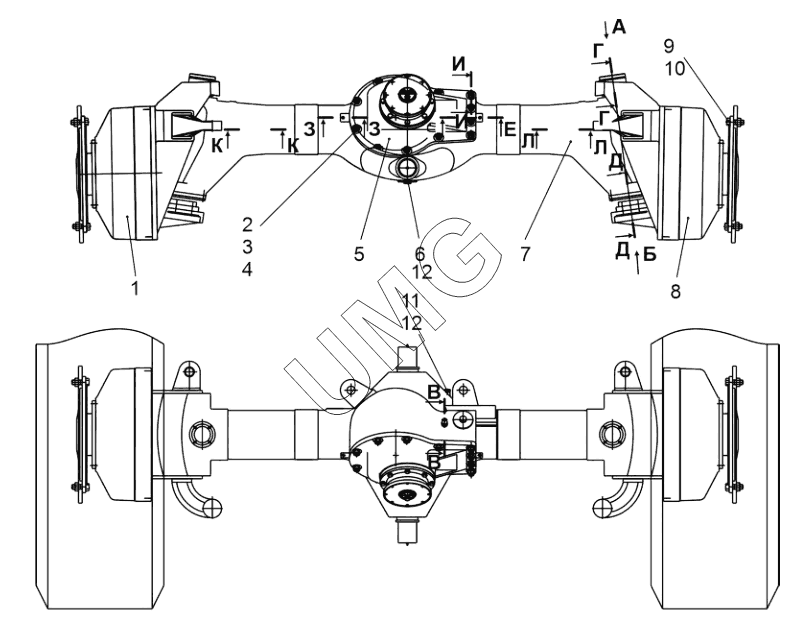

ДЗ-250 (ГМП). Мост передний ведущий (ДЗ-98М.61.00.000)
1
2
3
4
5
6
7
8
9
10
11
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ДЗ-98В1.61.00.180-02 | Редуктор бортовой левый | |
| 2 | 067.13.11.025 | Гайка | |
| 3 | 067.15.11.142 | Шпилька | |
| 4 | Шайба 16.65Г.069 | Шайба 16.65Г.069 | |
| 5 | ДЗ-98.62.00.140 | Передача главная | |
| 6 | 80102-2 | Пробка с магнитом поддона картера двигателя | |
| 7 | ДЗ-98М.61.00.010 | Балка переднего моста | |
| 8 | ДЗ-98В1.61.00.170 | Редуктор бортовой правый | |
| 9 | ДЗ-98В1.62.00.073 | Болт | |
| 10 | 375-3101040 | Гайка колеса | |
| 11 | Пробка-заглушка М16х1,5 с внутренним шестигранником DIN 908 | Пробка-заглушка М16х1,5 с внутренним шестигранником DIN 908 | |
| 12 | Уплотнение USIT M16 | Уплотнение USIT M16 |
