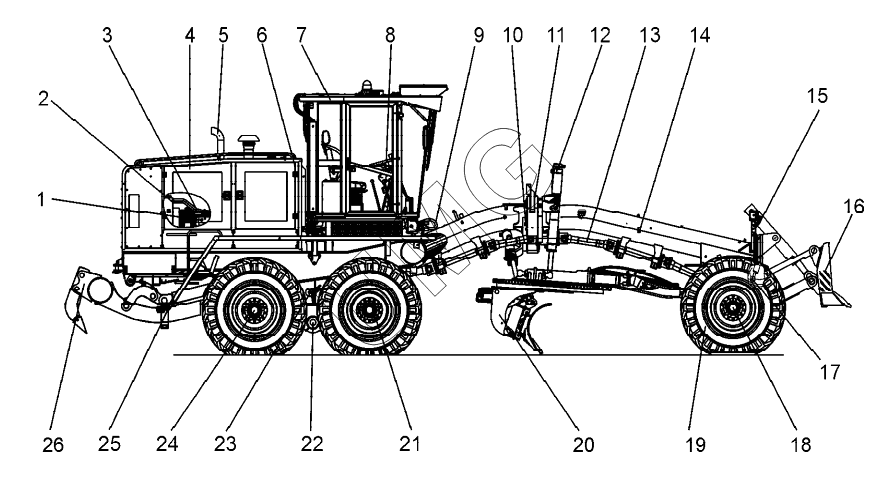

ДЗ-250 (ГМП). Схема деления автогрейдеров на составные части
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
21
22
23
24
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 25001.11.00.000 | Установка силовая | |
| 2 | 25001.33.00.000 | Система охлаждения двигателя | |
| 3 | 25001.36.00.000 | Установка ПЖД | |
| 4 | ДЗ-98Н1.52.03.000-01 | Установка капота | |
| 5 | 25001.32.00.000 | Cистема всасывания и выхлопа | |
| 6 | 25001.31.00.000 | Система топливная | |
| 7 | ДЗ-98Н2.51.00.000 | Кабина | |
| 8 | 25001.13.00.000 | Площадка оператора | |
| 9 | 25001.46.20.000 | Гидросистема гидрораспределителя | |
| 10 | ДЗ-98М2.42.10.000-03 | Система пневматическая | |
| 11 | ДЗ-98.30.00.000 | Подвеска тяговой рамы | |
| 12 | ДЗ-98М1.43.10.000 | Гидросистема автогрейдера | |
| 13 | 25001.16.00.000 | Установка передачи карданной | |
| 14 | 25001.21.00.000 | Рама в сборе | |
| 15 | 25001.41.00.000 | Электрооборудование автогрейдера | |
| 16 | ДЗ-98В1.2.25.02.000 | Оборудование бульдозерное | |
| 17 | ДЗ-98М.14.00.000 | Управление рулевое | |
| 18 | ДЗ-98М.61.01.000 | Мост передний ведущий | |
| 19 | ДЗ-98М.24.00.000 | Колесо | |
| 19 | ДЗ-98В1.24.01.000 | Колесо | |
| 20 | ДЗ-98.34.00.000-01 | Рама тяговая с отвалом | |
| 20 | ДЗ-98Д.34.00.000 | Рама тяговая | |
| 21 | ДЗ-98В1.62.00.000-01 | Мост задний ведущий | |
| 21 | ДЗ-98М.62.00.030 | Мост средний | |
| 22 | ДЗ-98М.02.00.000 | Подвеска задних колес | |
| 23 | ДЗ-98М2.42.10.000-03 | Система пневматическая | |
| 24 | ДЗ-98В1.62.00.000 | Мост задний ведущий | |
| 24 | ДЗ-98М.62.00.040 | Мост задний | |
| 25 | ДЗ-98М.53.00.000 | Установка крыльев | |
| 26 | ДЗ-98М1.18.00.000 | Рыхлительное оборудование |
