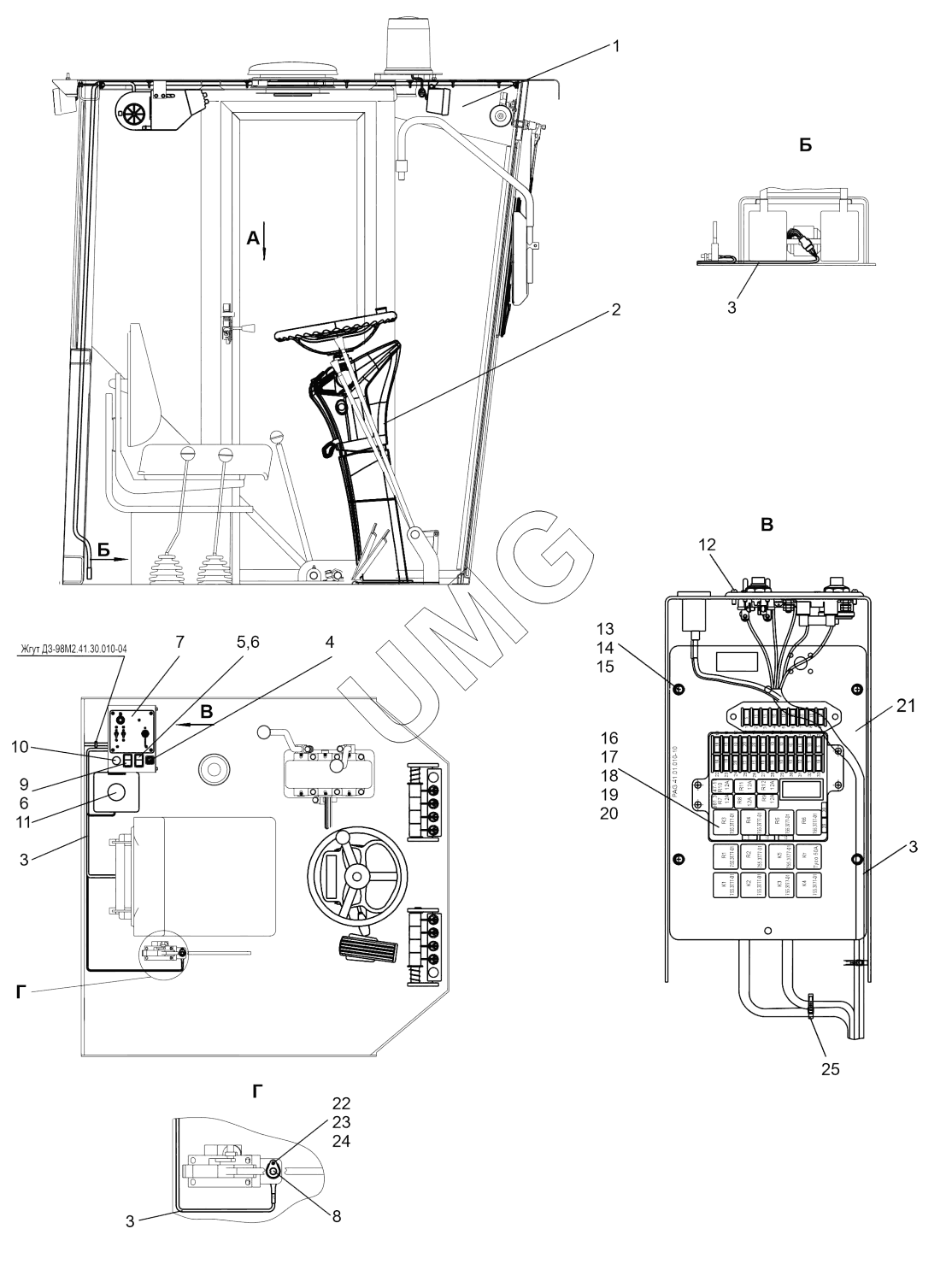

ДЗ-98В. Электрооборудование кабины (ДЗ-98М2.41.01.000-04);Cab electric equipment
1
2
3
3
3
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ДЗ-98М2.41.02.000-04 | Электрооборудование каркаса кабины | |
| 2 | DZ-98M.V2.2 | Рулевая колонка | |
| 3 | ДЗ-98М2.41.30.030-04 | Жгут | |
| 4 | 3842.3710-08.39 | Переключатель | |
| 5 | П147-06-12 | Клавишный переключатель | |
| 6 | 60.3510-116 | Рамка | |
| 7 | Щиток управления подогревателем | Щиток управления подогревателем | |
| 8 | ВК-407 | Выключатель | |
| 9 | П147-04-11 | Клавишный переключатель | |
| 10 | 3106.3715-30 | Розетка бортовой сети | |
| 11 | 129.5208-02 | Стеклоомыватель | |
| 12 | Винт В.М6-6gx16.58.019 | Винт В.М6-6gx16.58.019 | |
| 13 | Болт М6-6gх20.58.019 | Болт М6-6gх20.58.019 | |
| 14 | Шайба 6.65Г.019 | Шайба 6.65Г.019 | |
| 15 | Шайба C6.02.019 | Шайба | |
| 16 | 35.3722.000 | Предохранитель | |
| 17 | 35.3722.000-02 | Предохранитель | |
| 18 | 35.3722.000-03 | Предохранитель | |
| 19 | 35.3722.000-04 | Предохранитель | |
| 20 | 35.3722.000-06 | Предохранитель | |
| 21 | РАG.41.01.010-10 | Коммутационный блок | |
| 22 | Винт В2.М4-6gx10.58.019 | Винт В2.М4-6gx10.58.019 | |
| 23 | Гайка М4-6Н.5.10.019 | Гайка М4-6Н.5.10.019 | |
| 24 | Шайба C4.02.019 | Шайба | |
| 25 | Стяжка кабельная стандартная КСС 5/350 | Стяжка кабельная стандартная КСС 5/350 |
