ДЗ-98В. Электрооборудование автогрейдера (ДЗ-98М2.41.00.000-03);Motor grader electric equipment
1
2
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
16
16
16
16
16
16
17
18
19
20
21
22
23

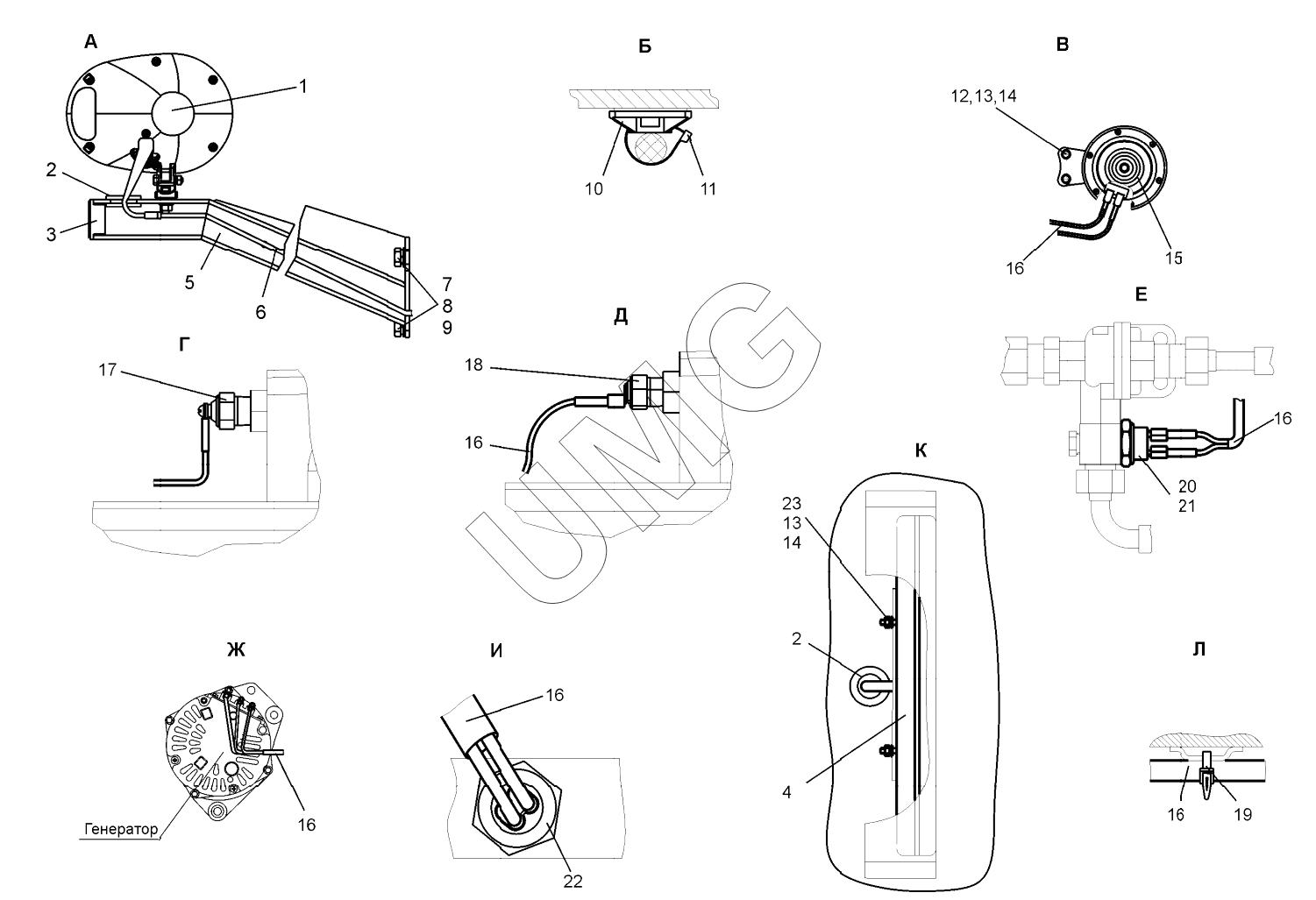

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | РУВИ 676515.010-01 | Фара дорожная | |
| 2 | Д395А-0401300 | Кольцо | |
| 3 | Заглушка пластиковая для профильной трубы 60х60 | Заглушка пластиковая для профильной трубы 60х60 | |
| 4 | 112.02.16 | Фонарь задний | |
| 5 | ДЗ-98Н.41.21.010-01 | Кронштейн | |
| 6 | ДЗ-98М2.41.30.080-01 | Жгут | |
| 7 | Болт М10-6gх35.58.019 | Болт М10-6gх35.58.019 | |
| 8 | Шайба 10.65Г.019 | Шайба 10.65Г.019 | |
| 9 | Шайба C10.02.019 | Шайба | |
| 10 | 2-100732-2 | Монтажные опоры | |
| 11 | Кабельная стяжка стандартная КСС 5/350 | Кабельная стяжка стандартная КСС 5/350 | |
| 12 | Болт М6-6gх25.58.019 | Болт М6-6gх25.58.019 | |
| 13 | Шайба 6 65Г 019 | Шайба 6 65Г 019 | |
| 14 | Шайба C.6.02.019 | Шайба C.6.02.019 | |
| 15 | С313 | Сигнал звуковой | |
| 16 | ДЗ-98М2.41.30.020-01 | Жгут | |
| 17 | ТМ-100В | Датчик температуры | |
| 18 | ТМ111-05 | Датчик-сигнализатор температуры | |
| 19 | Кабельный хомут усиленный КСУ 9х350 | Кабельный хомут усиленный КСУ 9х350 | |
| 20 | 067.34.13.004 | Прокладка | |
| 21 | ММ-125Д | Выключатель пневмо-электрический | |
| 22 | ВК-418В | Выключатель | |
| 23 | Гайка М6-6H.5.019 | Гайка М6-6H.5.019 |
