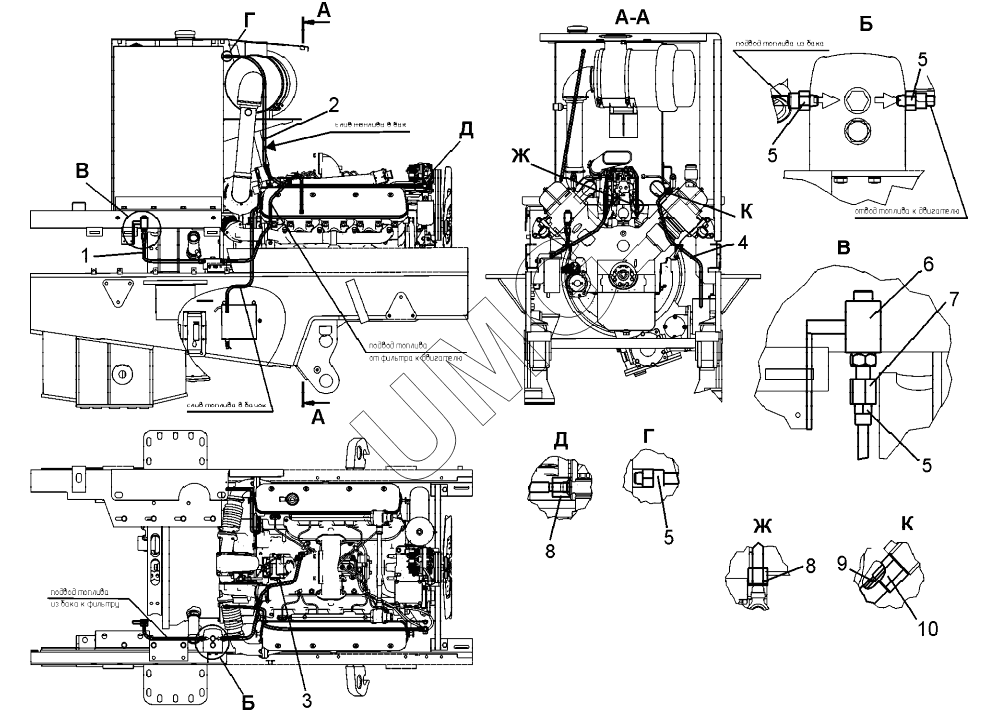

ДЗ-98В. Установка топливопроводов (ДЗ-98М2.31.40.300);Installation of fuel lines
1
2
3
4
5
5
5
5
6
7
8
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ДЗ-98М2.31.40.301 | Труба | |
| 2 | ДЗ-98М2.31.40.301-02 | Труба | |
| 3 | ДЗ-98М2.31.40.301-01 | Труба | |
| 4 | ДЗ-98М2.31.40.301-03 | Труба | |
| 5 | 1510 10/8-1/4 | Фитинг накид. гайка прямой | |
| 6 | В140.31.02.100 | Кран топливный | |
| 7 | ДЗ-98М2.31.00.020 | Тройник | |
| 8 | F2601 8-M16x1,5-RU01 | Штуцер с гайкой | |
| 9 | Штуцер F2601 6-RU01 | Штуцер F2601 6-RU01 | |
| 10 | Гайка 1303 М10х1-RU02 | Гайка 1303 М10х1-RU02 |
