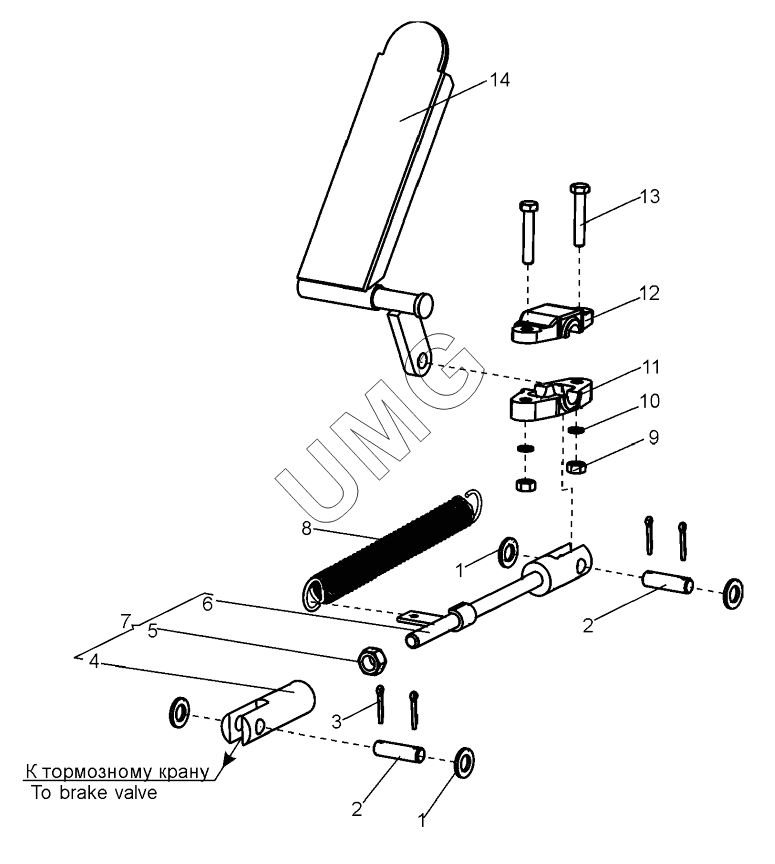

ДЗ-98В. Управление колесными тормозами (ДЗ-98В1.13.03.000-03);Wheel brakеs control
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Шайба С12.02.019 | Шайба С12.02.019 | |
| 2 | Д395А-0117008 | Палец | |
| 3 | Шплинт 3,2х20.019 | Шплинт 3,2х20.019 | |
| 4 | ДЗ-140.13.03.015 | Головка тяги | |
| 5 | Гайка М12-6Н.5.019 (S18) | Гайка М12-6Н.5.019 (S18) | |
| 6 | ДЗ-98В.13.03.030-03 | Тяга | |
| 7 | ДЗ-98В.13.03.040-03 | Тяга | |
| 8 | Д395В.13.01.002 | Пружина | |
| 9 | Гайка М8-6Н.5.019 | Гайка | |
| 10 | Шайба 8.65Г.019 | Шайба 8.65Г.019 | |
| 11 | Д395-0306037 | Корпус | |
| 12 | Д395-0306038 | Крышка | |
| 13 | Болт М8-6gх45.58.019 | Болт М8-6gх45.58.019 | |
| 14 | ДЗ-98В 1.13.03.030 | Педаль |
