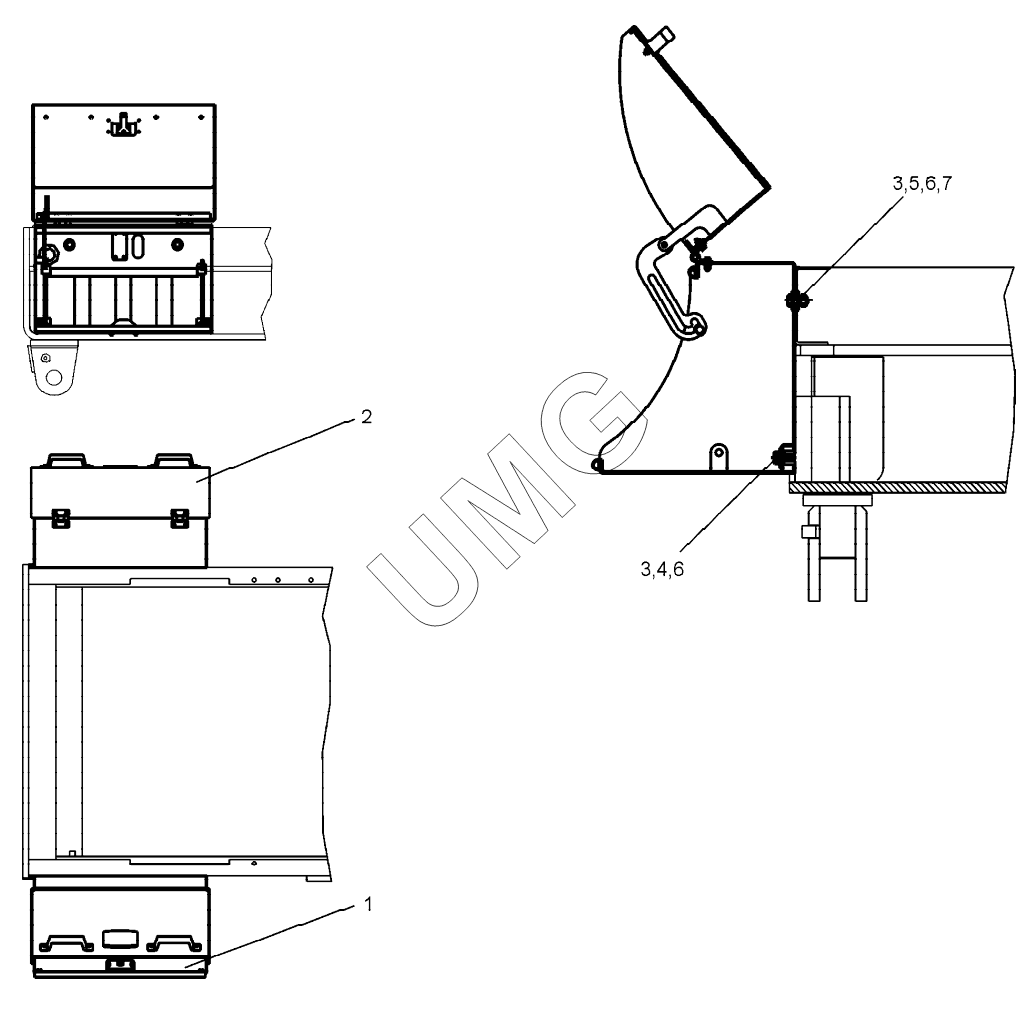

ДЗ-98В. Установка аккумуляторного ящика (ДЗ-98М1.21.41.100);Installing the battery box
1
2
3
3
4
5
6
6
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ДЗ-98М 1.21.41.000 | Ящик аккумуляторный | |
| 2 | ДЗ-98М 1.21.41.000-01 | Ящик аккумуляторный | |
| 3 | 067.14.11.031-01 | Шайба | |
| 4 | Болт М12-6gx25.58.019(S19) | Болт М12-6gx25.58.019(S19) | |
| 5 | Болт М12-6gx30.58.019(S19) | Болт М12-6gx30.58.019(S19) | |
| 6 | Шайба 12.65Г.019 | Шайба 12.65Г.019 | |
| 7 | Гайка М12-6Н.5.019(S19) | Гайка М12-6Н.5.019(S19) |
