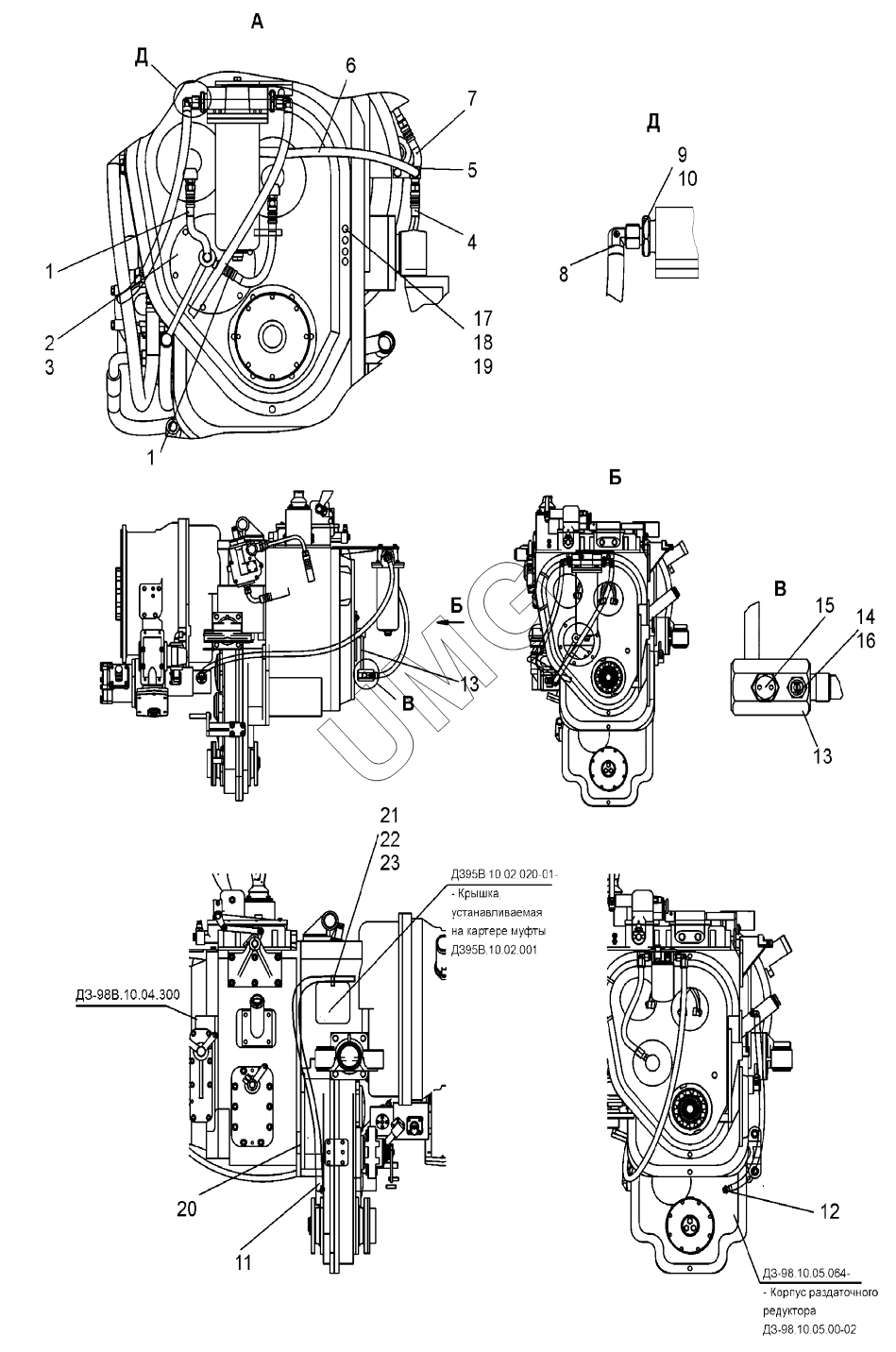

ДЗ-98В. Трансмиссия (ДЗ-98В. 10.00.000, ДЗ-98В. 10.00.000-01);Transmission
1
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | РНД 10-4,4-650-0,08-54.90/54.90-М18х1,5/М18х1,5-У1-1800 | РНД 10-4,4-650-0,08-54.90/54.90-М18х1,5/М18х1,5-У1-1800 | |
| 2 | ДЗ-98А.10.00.130 | Крышка | |
| 3 | Д395Б.04.129 | Прокладка | |
| 4 | РНД 10-4,4-650-0,08.54/54-М18х1,5/М18х1,5-У1 | РНД 10-4,4-650-0,08.54/54-М18х1,5/М18х1,5-У1 | |
| 5 | ДЗ-98В1.10.00.090 | Тройник | |
| 6 | РНД10-4,4-1300-0,08-54/54-М18х1,5/М18х1,5-У1 | РНД | |
| 7 | РНД10-4,4-300-0,08-54/54-М18х1,5/М18х1,5-У1 | РНД | |
| 8 | EVW15LROMD | Фитинг угловой | |
| 9 | 048.05.01.033 | Щтуцер | |
| 10 | USIT М42 | Уплотнение | |
| 11 | ТRN12/10 | Трубка полиамидная | |
| 12 | Фитинг с накидной гайкой для пластиковых трубок 1500 12/10-1/2 | Фитинг с накидной гайкой для пластиковых трубок 1500 12/10-1/2 | |
| 13 | ДЗ-98А.10.00.130-01 | Крышка | |
| 14 | 6042.3829-03 | Датчик аварийного давления | |
| 15 | ТМ111-10 | Датчик-сигнализатор температуры | |
| 16 | USIT M12 | Уплотнение | |
| 17 | БолтМ16-6gх75.58.019 | БолтМ16-6gх75.58.019 | |
| 18 | ГайкаМ16-6H.5.019 | ГайкаМ16-6H.5.019 | |
| 19 | Шайба1665Г019 | Шайба1665Г019 | |
| 20 | 067.66.06.043 | Знак "Уровень масла" | |
| 21 | Д395А-0402262 | Прокладка | |
| 22 | 067.36.11.571-01 | Хомут | |
| 23 | Болт М10-6gх25.58.019 | Болт М10-6gх25.58.019 |
