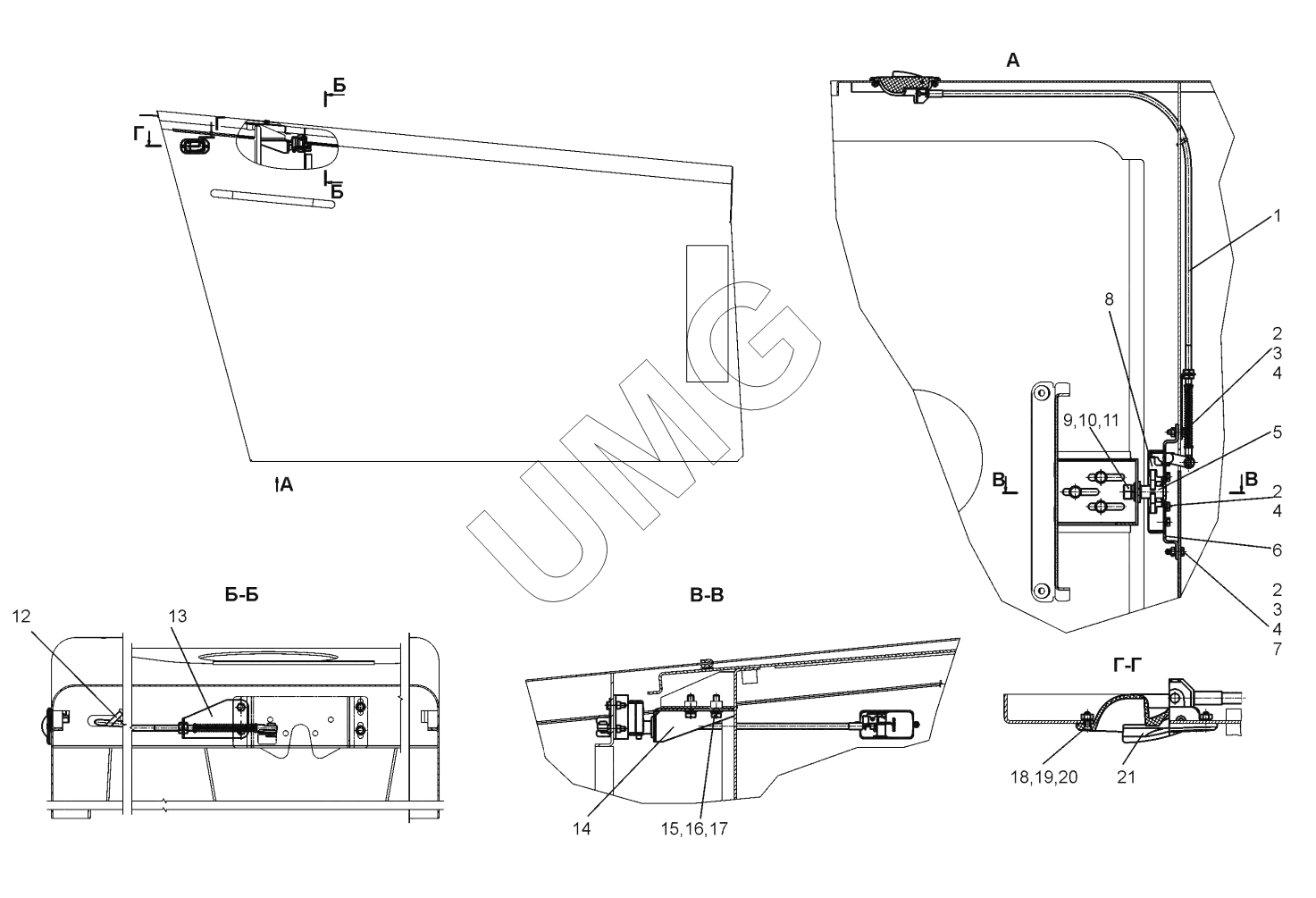

ДЗ-98В. Установка замка (ДЗ-98М.52.07.080);Lock installation
1
2
2
2
3
3
4
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КПЧ-00.00.01 | Трос управления | |
| 2 | Болт М6-6gх20.58.019(S10) | Болт М6-6gх20.58.019(S10) | |
| 3 | Гайка М6-6Н.5.019(S10) | Гайка М6-6Н.5.019(S10) | |
| 4 | Шайба 6.65Г.069 | Шайба 6.65Г.069 | |
| 5 | Болт R4-90-441-10 | Болт R4-90-441-10 | |
| 6 | ДЗ-98М.52.07.001 | Кронштейн | |
| 7 | Шайба С6.02.019 | Шайба С6.02.019 | |
| 8 | Замок R4-50-32-101-10 | Замок R4-50-32-101-10 | |
| 9 | Гайка М12-6Н.5.019 (S19) | Гайка М12-6Н.5.019 (S19) | |
| 10 | Шайба 12.65Г.019 | Шайба 12.65Г.019 | |
| 11 | Шайба С12.02.019 | Шайба С12.02.019 | |
| 12 | Стяжка кабельная стандартная КСС/180 | Стяжка кабельная стандартная КСС/180 | |
| 13 | ДЗ-98М.52.07.003 | Кронштейн | |
| 14 | ДЗ-98М.52.07.020 | Кронштейн | |
| 15 | Болт М8-6gх25.58.019(S13) | Болт М8-6gх25.58.019(S13) | |
| 16 | Шайба 8.65Г.019 | Шайба 8.65Г.019 | |
| 17 | Шайба С8.02.019 | Шайба С8.02.019 | |
| 18 | Винт В2.М4-6gx12.58.019 | Винт В2.М4-6gx12.58.019 | |
| 19 | Гайка М4-6Н.5.019 (S7) | Гайка М4-6Н.5.019 (S7) | |
| 20 | Шайба 4.65Г.019 | Шайба 4.65Г.019 | |
| 21 | Ручка АС-75-101-11 | Ручка АС-75-101-11 |
