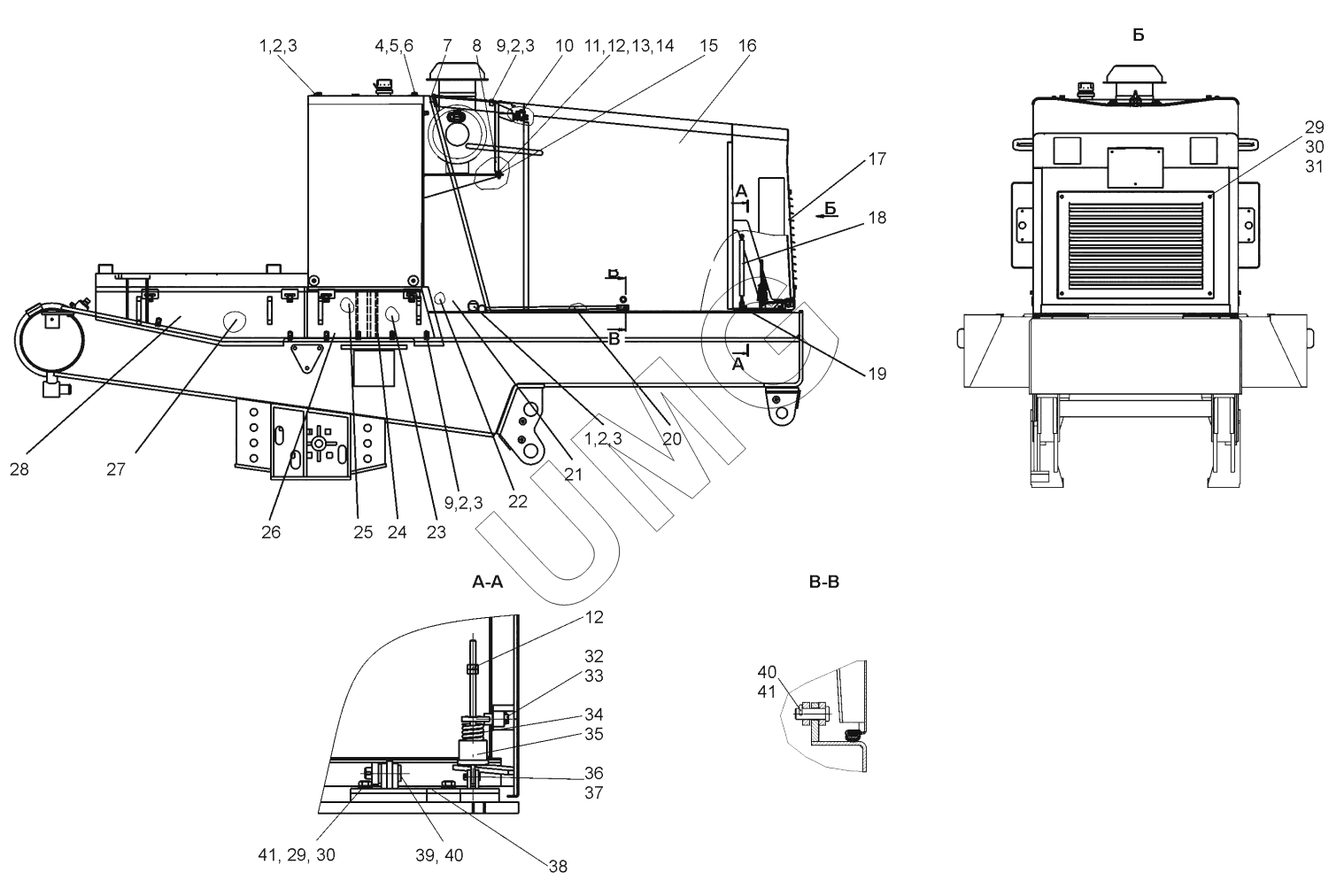

ДЗ-98В. Капот (ДЗ-98М.52.07.000);Hood
1
1
2
2
2
2
3
3
3
3
4
5
6
7
8
9
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
31
32
33
34
35
36
37
38
39
40
40
41
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ДЗ-98М.52.05.016-01 | Шайба | |
| 2 | Болт М8-6gх20.58.019(S17) | Болт М8-6gх20.58.019(S17) | |
| 3 | Шайба 8.65Г.019 | Шайба 8.65Г.019 | |
| 4 | 067.14.11.198 | Шайба | |
| 5 | Болт М16-6gх35.58.019(S24) | Болт М16-6gх35.58.019(S24) | |
| 6 | Шайба 16.65Г.019 | Шайба 16.65Г.019 | |
| 7 | ДЗ-98М.52.06.360 | Крыша | |
| 8 | ДЗ-98М.52.07.090 | Кронштейн | |
| 9 | Д395В.52.00.013-01 | Шайба специальная | |
| 10 | ДЗ-98М.52.07.080 | Установка замка | |
| 11 | Болт М10-6gх35.58.019(S17) | Болт М10-6gх35.58.019(S17) | |
| 12 | Гайка М10-6Н.5.019(S17) | Гайка М10-6Н.5.019(S17) | |
| 13 | Шайба 10.65Г.019 | Шайба 10.65Г.019 | |
| 14 | Шайба С10.02.019 | Шайба С10.02.019 | |
| 15 | ДЗ-98М.52.06.013 | Прокладка | |
| 16 | ДЗ-98М.52.07.010 | Капот | |
| 17 | В140.52.00.045 | Решетка | |
| 18 | 2111-8231015 | Газовый упор | |
| 19 | ДЗ-98М.52.00.200 | Кронштейн | |
| 20 | ДЗ-98М.52.06.050 | Опора | |
| 21 | ДЗ-98М. 52.06.060-01 | Боковина | |
| 22 | ДЗ-98М.52.06.350 | Боковина | |
| 23 | ДЗ-98М.52.00.330 | Щиток правый | |
| 24 | ДЗ-98М.52.00.320 | Щиток левый | |
| 25 | ДЗ-98М.52.00.350 | Щиток правый | |
| 26 | ДЗ-98М.52.00.340 | Щиток левый | |
| 27 | ДЗ-98М.52.00.310 | Щиток правый | |
| 28 | ДЗ-98М.52.00.300 | Щиток левый | |
| 29 | Болт М12-6gх25.58.019(S19) | Болт М12-6gх25.58.019(S19) | |
| 30 | Шайба 12.65Г.019 | Шайба 12.65Г.019 | |
| 31 | Шайба С12.02.019 | Шайба С12.02.019 | |
| 32 | В140.52.00.040 | Отбойник | |
| 33 | Шплинт 4х36.019 | Шплинт 4х36.019 | |
| 34 | 067.51.00.265 | Пружина | |
| 35 | В140.52.00.030 | Патрон пружины | |
| 36 | 067.43.11.048 | Палец | |
| 37 | Шплинт 2х20.019 | Шплинт 2х20.019 | |
| 38 | ДЗ-98М.52.00.200-01 | Кронштейн | |
| 39 | В140.52.00.046 | Ось | |
| 40 | Шплинт 5х40.019 | Шплинт 5х40.019 | |
| 41 | ДЗ-98М.52.00.202 | Шайба | |
| 42 | 067.43.11.084 | Ось | |
| 43 | Шплинт 3.2х20.019 | Шплинт 3.2х20.019 |
