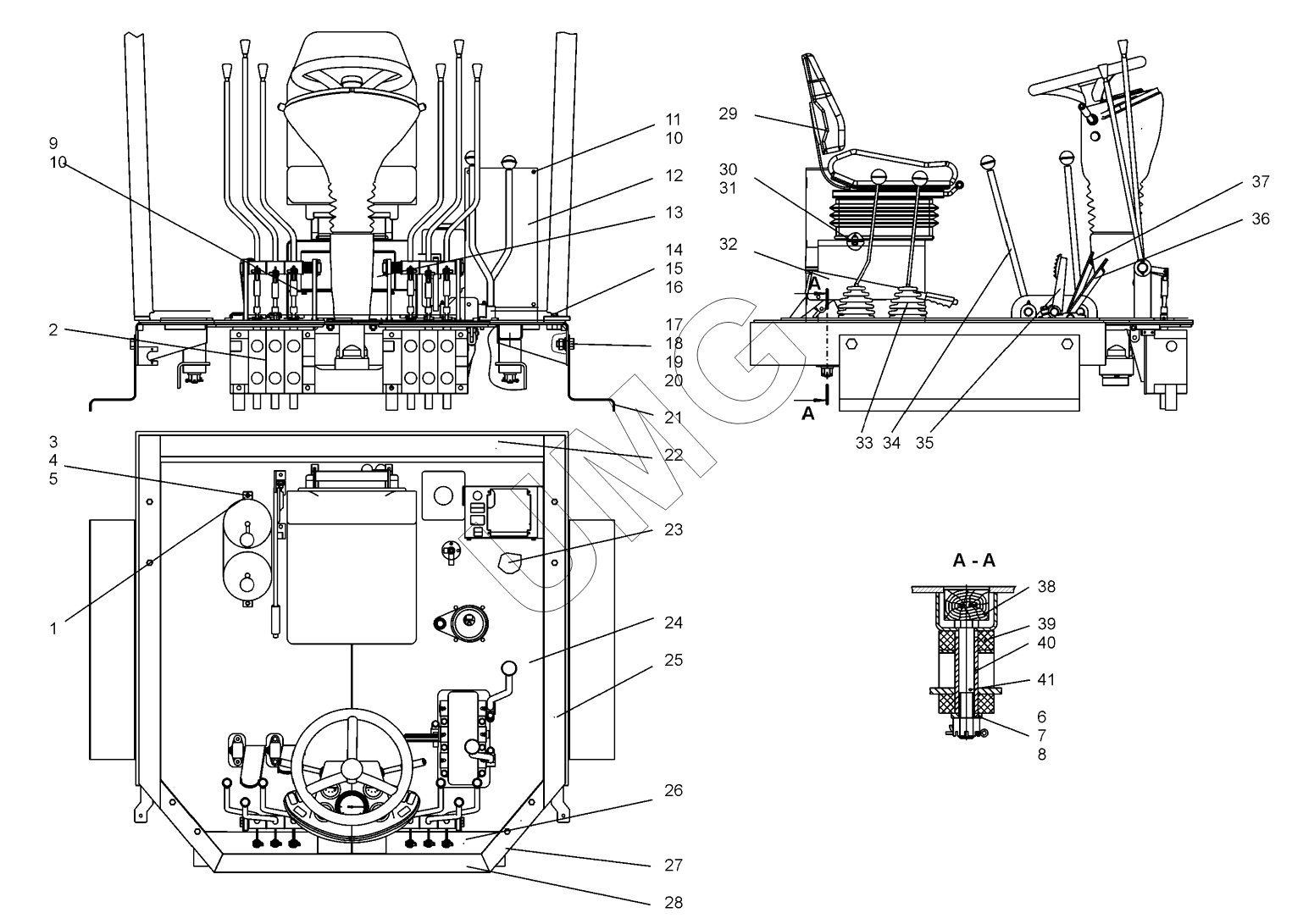

ДЗ-98В. Площадка оператора (ДЗ-98М2.13.40.000-01);Operator platform
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ДЗ-140А.51.03.030 | Крышка | |
| 2 | ДЗ-98М 2.13.47.000-01 | Система управления гидрораспределителями | |
| 3 | Болт M10 -6gх25.58.019 (S17) | Болт M10 -6gх25.58.019 (S17) | |
| 4 | Гайка М10-6Н.5.019 (S17) | Гайка М10-6Н.5.019 (S17) | |
| 5 | Шайба 10.65Г.019 | Шайба 10.65Г.019 | |
| 6 | ПКТ-0100-0014 | Шайба | |
| 7 | Гайка М20-6Н.5.019 | Гайка | |
| 8 | Шплинт 3.2х32.019 | Шплинт 3.2х32.019 | |
| 9 | Болт М6-6gх12.58.019 (S10) | Болт М6-6gх12.58.019 (S10) | |
| 10 | Шайба 6.65Г.019 | Шайба 6.65Г.019 | |
| 11 | Болт М6-6gх16.58.019 (S10) | Болт М6-6gх16.58.019 (S10) | |
| 12 | ДЗ-98М2.13.20.055 | Крышка | |
| 13 | Тропик-9000-У2-24 | Отопитель | |
| 14 | Болт М16-6gх55.58.019 (S24) | Болт М16-6gх55.58.019 (S24) | |
| 15 | Шайба 16.65Г.019 | Шайба 16.65Г.019 | |
| 16 | Шайба С16.02.019 | Шайба С16.02.019 | |
| 17 | Болт М20-6gх45.58.019 (S30) | Болт М20-6gх45.58.019 (S30) | |
| 18 | Гайка М20-6Н.5.019 (S30) | Гайка М20-6Н.5.019 (S30) | |
| 19 | Шайба 20.65Г.019 | Шайба | |
| 20 | Шайба С20.02.019 | Шайба С20.02.019 | |
| 21 | ДЗ-140А.51.01.241 | Ступенька | |
| 22 | ДЗ-98М2.13.20.019 | Уплотнение | |
| 23 | ДЗ-98М 2.13.40.010-01 | Площадка рабочая | |
| 24 | ДЗ-98М2.13.30.003-01 | Коврик | |
| 25 | ДЗ-98М2.13.20.023 | Уплотнение | |
| 26 | ДЗ-98М2.13.20.024 | Уплотнение | |
| 27 | ДЗ-98М2.13.20.017 | Уплотнение | |
| 28 | ДЗ-98М2.13.20.018 | Уплотнение | |
| 29 | F2001/SM80X Br | Сиденье | |
| 29 | S45rCAB-80Hx | Сиденье водителя подрессоренное | |
| 30 | Болт М8-6gх25.88.019 (S13) | Болт М8-6gх25.88.019 (S13) | |
| 31 | Шайба 8.65Г.019 | Шайба 8.65Г.019 | |
| 32 | ДЗ-98М2.13.04.300 | Управление стояночным тормозом | |
| 33 | 3305-5107090 | Чехол | |
| 34 | ДЗ-98В.13.02.000 | Управление коробкой перемены передач | |
| 35 | ДЗ-98М.13.01.000 | Механизм управления муфтой сцепления | |
| 36 | ДЗ-98М2.13.05.000 | Система управления регулятором | |
| 37 | ДЗ-98В1.13.03.000-03 | Управление колесными тормозами | |
| 38 | ДЗ-98.50.00.012 | Заглушка | |
| 39 | Д395В.50.00.008 | Амортизатор | |
| 40 | А120.13.00.012 | Втулка | |
| 41 | 067.11.17.105 | Болт |
