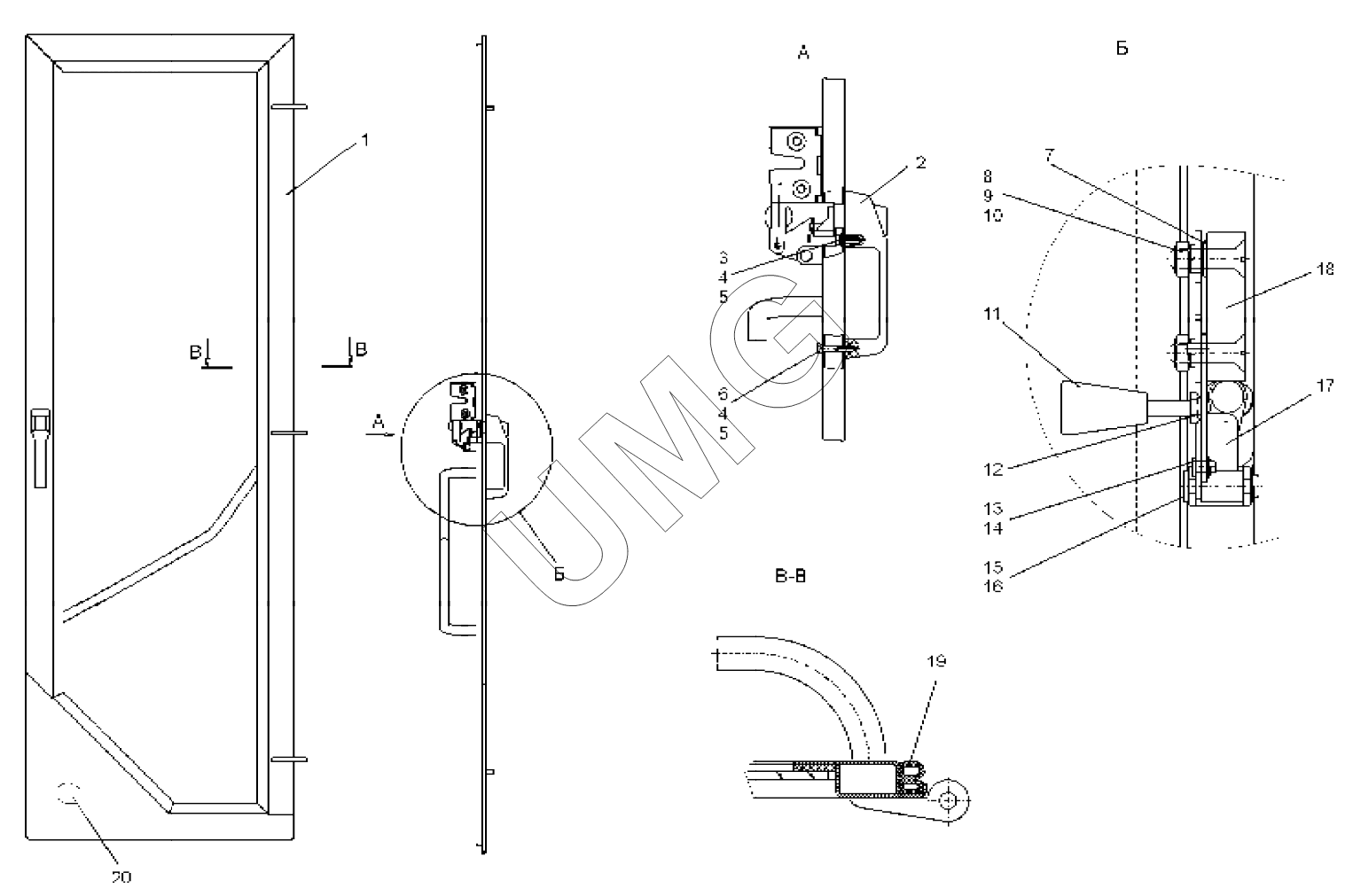

ДЗ-98В. Дверь (КА.51.11.00.000);Door
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КА-51.11.00.200 | Каркас двери | |
| 2 | 80-61-05.300 А1 | Ручка | |
| 3 | Винт В.М6-6gх10.58.019 | Винт В.М6-6gх10.58.019 | |
| 4 | Шайба 6.65Г.019 | Шайба 6.65Г.019 | |
| 5 | Шайба С6.02.019 | Шайба С6.02.019 | |
| 6 | Болт M6 -6gx3 5.58.019 | Болт M6 -6gx3 5.58.019 | |
| 7 | Шайба С8.02.019 | Шайба С8.02.019 | |
| 8 | Гайка М8-6Н.5.019 (S13) | Гайка М8-6Н.5.019 (S13) | |
| 9 | Шайба 8.65Г.019 | Шайба 8.65Г.019 | |
| 10 | Винт В.М8-6gх40.58.019 | Винт В.М8-6gх40.58.019 | |
| 11 | 225.44.03.02.006 | Ручка | |
| 12 | А120.51.00.160-01 | Тяга | |
| 13 | 067.43.11.009 | Палец | |
| 14 | Шплинт 2x12.016 | Шплинт 2x12.016 | |
| 15 | 067.43.11.063 | Ось | |
| 16 | Шплинт 2x20.016 | Шплинт 2x20.016 | |
| 17 | А120.51.00.130-01 | Кронштейн | |
| 18 | 2108-6105014 | Замок | |
| 19 | ПРУ-06.003 | Профиль | |
| 20 | КА-51.00.00.012-01 | Облицовка двери |
