ДЗ-98В. Установка гидрораспределителя (ДЗ-98М1.43.13.300-4);Hydraulic distributor installation
1
1
1
1
2
2
2
3
3
4
5
6
7
7
8
9
10
11

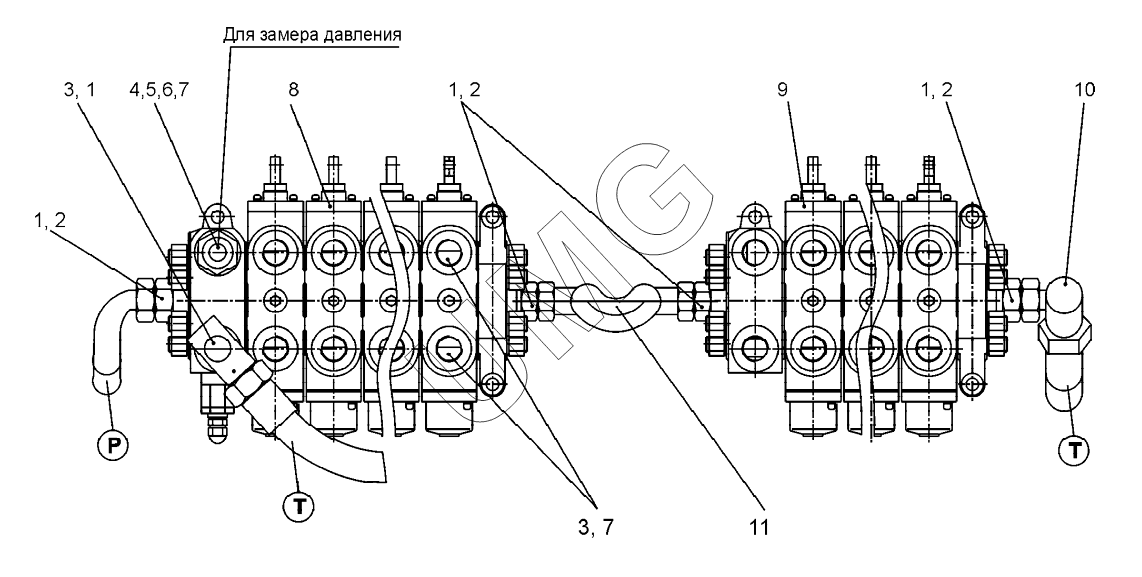

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Штуцер ZL20-G02 | Штуцер ZL20-G02 | |
| 2 | Уплотнение для ZL20-G02 | Уплотнение для ZL20-G02 | |
| 3 | Штуцер ZL20-G01 | Штуцер ZL20-G01 | |
| 4 | В138С.14.00.112 | Ниппель | |
| 5 | 048.08.00.002 | Гайка | |
| 6 | ZL20-G03 | Штуцер | |
| 7 | Уплотнение для ZL20-G01 | Уплотнение для ZL20-G01 | |
| 8 | ZL20b-50T | Гидрораспределитель | |
| 9 | ZL20b-50T (В) | Гидрораспределитель | |
| 10 | ДЗ-98В.43.00.090 | Угольник | |
| 11 | РВД 19-85-1050-0,24-11.90/11.90 М33х2/М33х2-У1-90 | РВД 19-85-1050-0,24-11.90/11.90 М33х2/М33х2-У1-90 |
