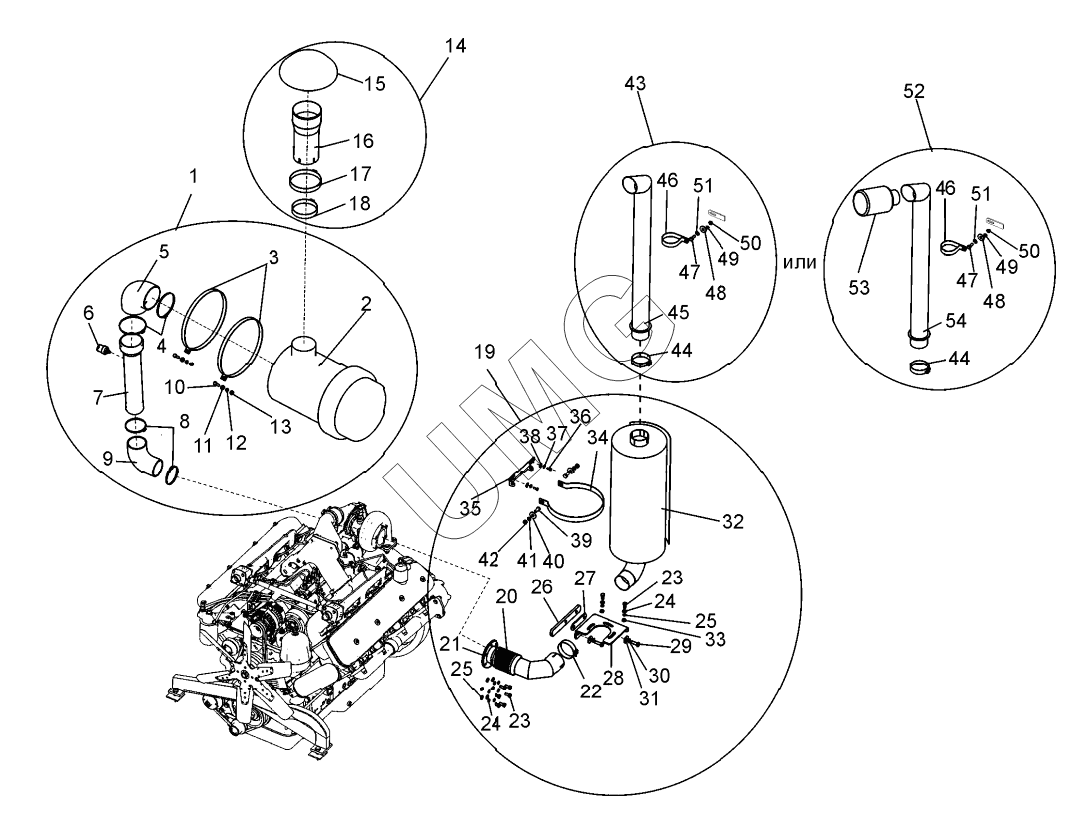

ДЗ-98В. Система всасывания и выхлопа (ДЗ-98М2.32.40.000, ДЗ-98М2.32.40.000-01);Air-admission and exhaust system
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
44
45
46
46
47
47
48
48
49
49
50
50
51
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ДЗ-98М2.32.40.100 | Установка воздушного фильтра | |
| 2 | 101.05.00.300 | Воздушный фильтр | |
| 3 | 067.36.11.224 | Хомут | |
| 4 | Хомут 1Л 120-140-6 | Хомут | |
| 5 | 6551-1109375 | Патрубок резиновый | |
| 6 | ИЗВ-700 | Индикатор засоренности воздуха | |
| 7 | 000.4859.1502.000 | Труба подвода воздуха | |
| 8 | Хомут 1Л 90-110-6 | Хомут 1Л 90-110-6 | |
| 9 | 64227-1109375-11 | Патрубок воздухозаборника угловой | |
| 10 | Болт М10-6gх40.58.019 | Болт М10-6gх40.58.019 | |
| 11 | Шайба С.10.02.019 | Шайба С.10.02.019 | |
| 12 | Шайба 10 65Г 019 | Шайба 10 65Г 019 | |
| 13 | Гайка М10-6H.5.019 | Гайка М10-6H.5.019 | |
| 14 | ДЗ-98М2.32.40.200 | Установка воздухозаборной трубы | |
| 15 | 4320ЯЗ-1109118 | Труба воздухозаборная | |
| 16 | ДЗ-98М2.32.20.060 | Переходник | |
| 17 | Хомут 149-161 мм силовой | Хомут 149-161 мм силовой | |
| 18 | Хомут 122-130мм силовой | Хомут 122-130мм силовой | |
| 19 | ДЗ-98М2.32.40.300 | Установка глушителя | |
| 20 | 000.4859.1327.000 | Выхлопной коллектор | |
| 21 | ДЗ-98В.32.00.108 | Прокладка | |
| 22 | Хомут глушителя д.93 | Хомут глушителя д.93 | |
| 23 | Болт М10-6gх25.58.019 | Болт М10-6gх25.58.019 | |
| 24 | Шайба 10 65Г 019 | Шайба 10 65Г 019 | |
| 25 | Шайба С.10.05.019 | Шайба С.10.05.019 | |
| 26 | ДЗ-98М2.32.30.004 | Пластина | |
| 27 | ДЗ-98М2.32.30.005 | Шайба | |
| 28 | ДЗ-98М2.32.30.003 | Кронштейн | |
| 29 | Болт М12-6gх40.58.019 | Болт М12-6gх40.58.019 | |
| 30 | Шайба 12 65Г 019 | Шайба 12 65Г 019 | |
| 31 | Шайба C.12.02.019 | Шайба C.12.02.019 | |
| 32 | DZ98M2-3202500 | Глушитель | |
| 33 | Гайка М10-6H.5.019 | Гайка М10-6H.5.019 | |
| 34 | ДЗ-98М2.32.20.005 | Хомут | |
| 35 | ДЗ-98М2.32.30.006 | Кронштейн | |
| 36 | Болт М8-6gх20.58.019 | Болт М8-6gх20.58.019 | |
| 37 | Шайба 8 65Г 019 | Шайба 8 65Г 019 | |
| 38 | Шайба C.8.02.019 | Шайба C.8.02.019 | |
| 39 | Болт М12-6gх25.58.019 | Болт М12-6gх25.58.019 | |
| 40 | Шайба C.12.02.019 | Шайба C.12.02.019 | |
| 41 | Шайба 12 65Г 019 | Шайба 12 65Г 019 | |
| 42 | Гайка М12-6H.5.019 | Гайка М12-6H.5.019 | |
| 43 | ДЗ-98М2.32.40.400 | Установка выхлопной трубы без искрогасителя | |
| 44 | Хомут глушителя д.93 | Хомут глушителя д.93 | |
| 45 | DZ98M2-3202550 | Труба выхлопная | |
| 46 | ДЗ-98М2.32.30.001 | Хомут | |
| 47 | Болт М10-6gх25.58.019 | Болт М10-6gх25.58.019 | |
| 48 | Шайба С.10.05.019 | Шайба С.10.05.019 | |
| 49 | Кольцо 011-016-30 | Кольцо 011-016-30 | |
| 50 | Гайка М10-6H.5.019 | Гайка М10-6H.5.019 | |
| 51 | Шайба 10 65Г 019 | Шайба 10 65Г 019 | |
| 52 | ДЗ-98М2.32.40.500 | Установка выхлопной трубы с искрогасителем | |
| 53 | ИГС-90 | Искрогаситель | |
| 54 | DZ98M2-3202560 | Труба выхлопная |
