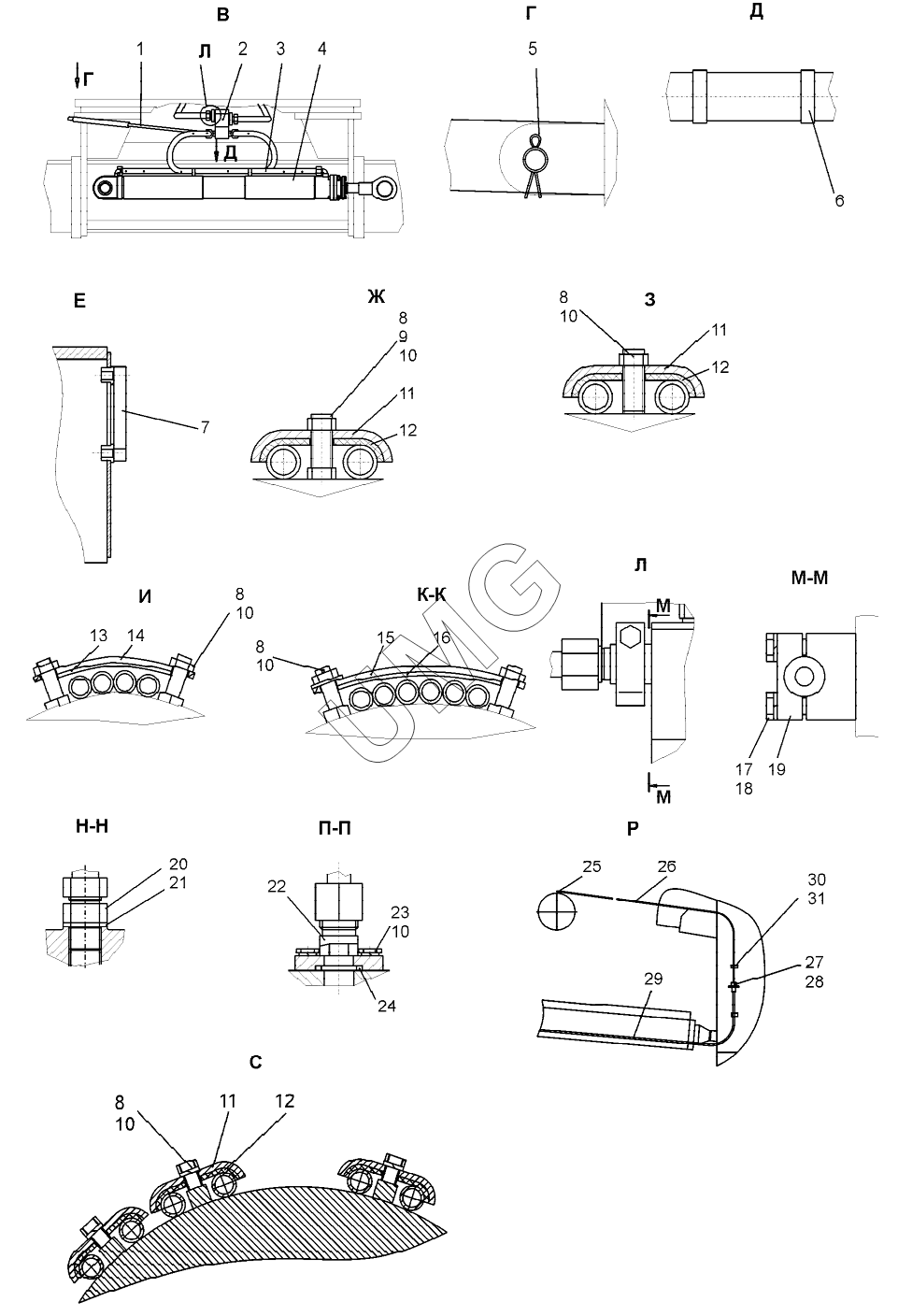

ДЗ-98В. Гидросистема автогрейдера (ДЗ-98М1.43.00.000);Motor grader hydraulic system
1
2
3
4
5
6
7
7
8
8
8
8
8
9
10
10
10
10
10
10
11
11
11
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ДЗ-98.43.00.500 | Водило | |
| 2 | Д395Б-31-260-1 | Гидропереход поворотный | |
| 3 | РВД15,9-100-1650-0,2-11/11М27х1,5/М27х1,5-У1 | РВД15,9-100-1650-0,2-11/11М27х1,5/М27х1,5-У1 | |
| 4 | ГЦ100.60.04.000 | Гидроцилиндр | |
| 5 | Шплинт 3,2х32.019 | Шплинт 3,2х32.019 | |
| 6 | Хомут 1Л 20-32-6 | Хомут | |
| 7 | SNA 76B-S-T-10 | Уровнемер | |
| 7 | LVA10TAPM10 | Уровнемер | |
| 8 | Болт М10-6gх25.58.019(S16) | Болт М10-6gх25.58.019(S16) | |
| 9 | Гайка М10-6H.5.019 S16) | Гайка М10-6H.5.019 S16) | |
| 10 | Шайба 10.65Г.019 | Шайба 10.65Г.019 | |
| 11 | Д395Б-31-023 | Хомут | |
| 12 | Д395Б-31-024 | Прокладка | |
| 13 | ДЗ-98.43.00.103 | Прокладка | |
| 14 | ДЗ-98М2.43.00.102 | Планка | |
| 15 | ДЗ-98М2.43.00.101 | Планка | |
| 16 | ДЗ-98В.43.00.011 | Прокладка | |
| 17 | Болт М12-6gх40.58.019(S18) | Болт М12-6gх40.58.019(S18) | |
| 18 | Шайба 12.65Г.019 | Шайба 12.65Г.019 | |
| 19 | ДЗ-98.43.00.022 | Крышка | |
| 20 | 048.05.01.062 | Штуцер | |
| 21 | USIT 232-M18 | Уплотнение | |
| 22 | ДЗ-98.43.00.370 | Штуцер | |
| 23 | Винт М10-6gх25.109 | Винт М10-6gх25.109 | |
| 24 | Кольцо 026-032-36-2-2 | Кольцо 026-032-36-2-2 | |
| 25 | Фитинг угловой 9502 12-М16х1,5 | Фитинг угловой 9502 12-М16х1,5 | |
| 26 | Трубка HTRAB HTR 12/9-NAB | Трубка HTRAB HTR 12/9-NAB | |
| 27 | ДЗ-98М2.42.00.507 | Переходник | |
| 28 | Фитинг прямой 9512 12-М12х1,5 | Фитинг прямой 9512 12-М12х1,5 | |
| 29 | РНД10-4,4-2000-0.08-54/54.900-М18х1,5/М18х1,5-У1 | РНД | |
| 30 | 067.36.11.571-01 | Хомут | |
| 31 | Болт М10-6gх20.58.019(S16) | Болт М10-6gх20.58.019(S16) |
