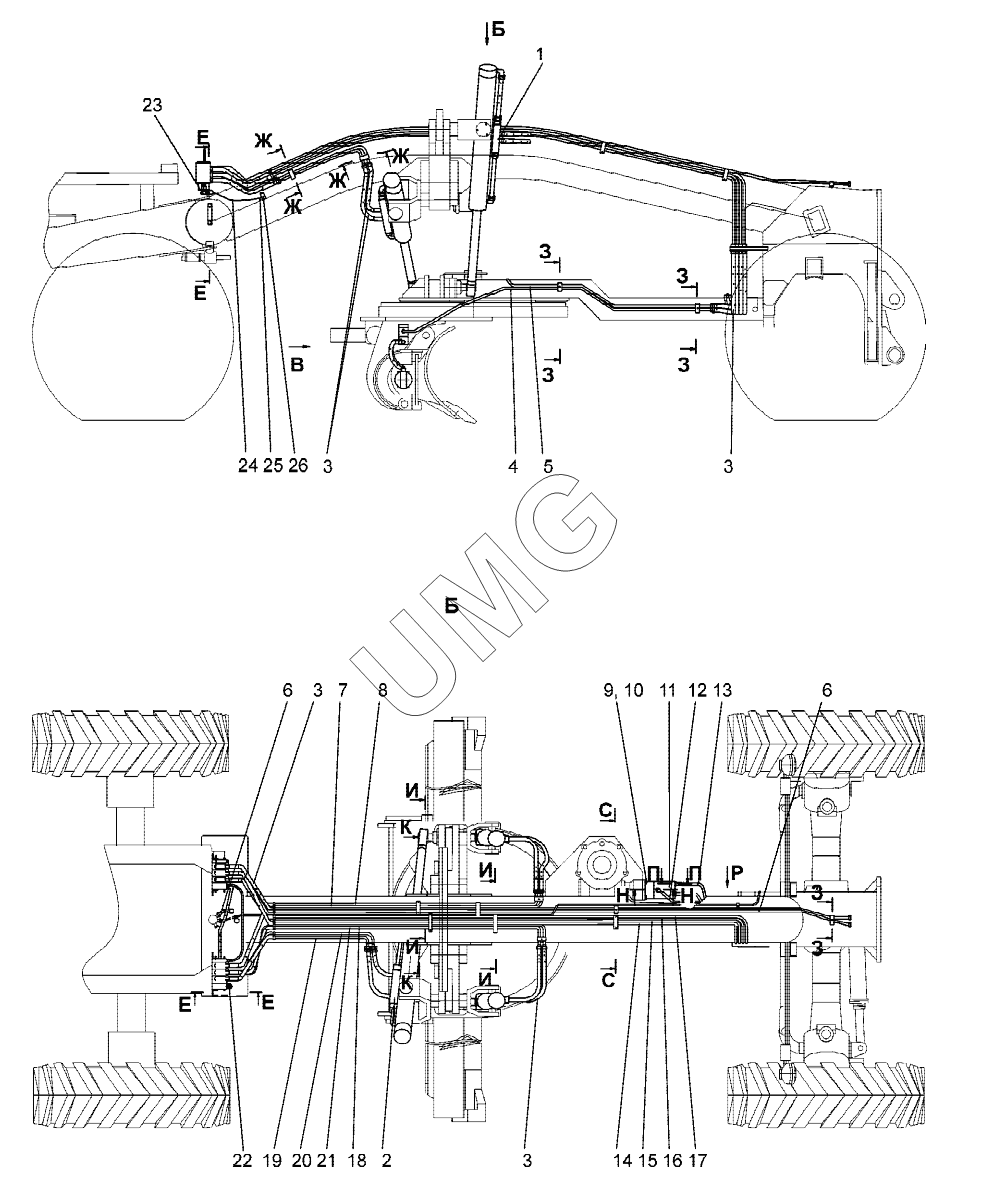

ДЗ-98В. Гидросистема автогрейдера (ДЗ-98М1.43.00.000);Motor grader hydraulic system
1
2
3
3
3
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ДЗ-98В.43.05.000-01 | Установка гидрозамка | |
| 2 | ДЗ-98В.43.05.000 | Установка гидрозамка | |
| 3 | РВД 15, 9-10 0-1050-0,2-11/11М27х1,5/М27х1,5-У1 | РВД 15, 9-10 0-1050-0,2-11/11М27х1,5/М27х1,5-У1 | |
| 4 | ДЗ-98.43.00.600 | Труба | |
| 5 | ДЗ-98.43.00.590 | Труба | |
| 6 | ДЗ-98В.43.00.070 | Труба | |
| 7 | ДЗ-98А.43.00.610-01 | Труба | |
| 8 | ДЗ-98А.43.00.610 | Труба | |
| 9 | Болт М12-6gх40.58.019(S18) | Болт М12-6gх40.58.019(S18) | |
| 10 | Шайба 12.65Г.019 | Шайба 12.65Г.019 | |
| 11 | 310.4.56.00.06 | Гидромотор | |
| 12 | РВД 12,7-110-16 00-0,18-11/11.45-М27х1,5/М27х1,5-У1 | РВД 12,7-110-16 00-0,18-11/11.45-М27х1,5/М27х1,5-У1 | |
| 13 | РВД 12,7-110-1700-0,18-11/11.45-М27х1,5/М27х1,5-У1 | РВД 12,7-110-1700-0,18-11/11.45-М27х1,5/М27х1,5-У1 | |
| 14 | ДЗ-98А.43.00.640 | Труба | |
| 15 | ДЗ-98А.43.00.640-01 | Труба | |
| 16 | ДЗ-98А.43.00.640-02 | Труба | |
| 17 | ДЗ-98А.43.00.640-03 | Труба | |
| 18 | ДЗ-98А.43.00.630-01 | Труба | |
| 19 | ДЗ-98А.43.00.620 | Труба | |
| 20 | ДЗ-98А.43.00.620-01 | Труба | |
| 21 | ДЗ-98А.43.00.630 | Труба | |
| 22 | Заглушка D2612М16х1,5 | Заглушка D2612М16х1,5 | |
| 23 | Фитинг угловой 9502 12-М16х1,5 | Фитинг угловой 9502 12-М16х1,5 | |
| 24 | Трубка HTRAB HTR 12/9-NAB | Трубка HTRAB HTR 12/9-NAB | |
| 25 | Фитинг прямой 9512 12-М12х1,5 | Фитинг прямой 9512 12-М12х1,5 | |
| 26 | Д395А-0201918-4 | Сапун |
