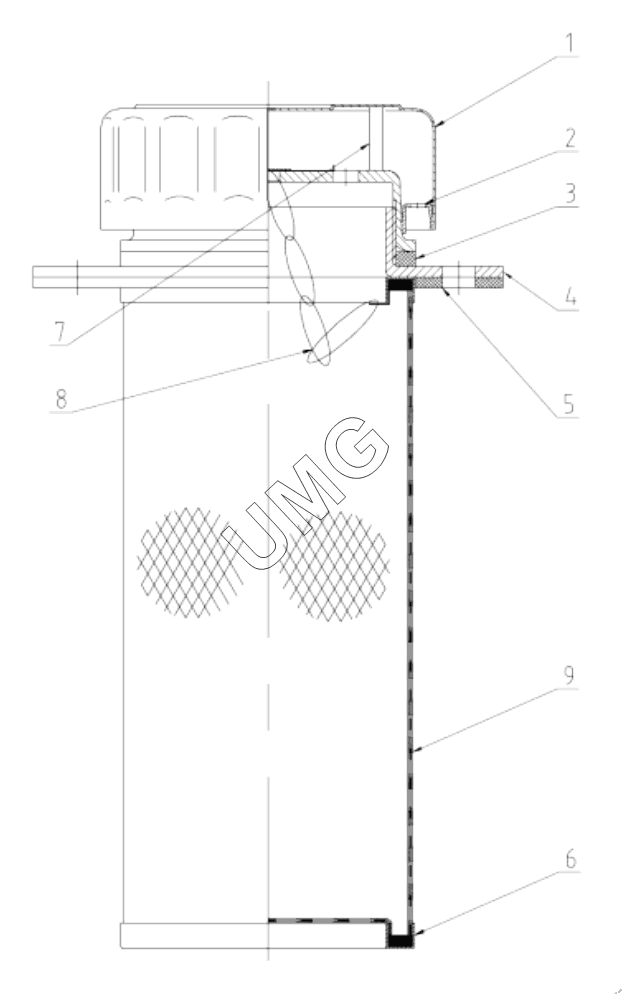

WL50. Заправочный фильтр топливного бака
1
2
3
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| QL-10-00 | QL-10-00 | Заправочный фильтр топливного бака | |
| 1 | QL-10-1 | Крышка наливной горловины | |
| 2 | QL-10-2 | Сапун | |
| 3 | QL-10-3 | Прямоугольная прокладка | |
| 4 | QL-10-4 | Пластина с четырьмя отверстиями | |
| 5 | QL-10-5 | Накладка с четырьмя отверстиями | |
| 6 | QL-10-6 | Кольцо фильтра | |
| 7 | QL-10-7 | Крышка топливного фильтра | |
| 8 | QL-10-8 | Соединительная цепь | |
| 9 | QL-10-9 | Фильтр |
