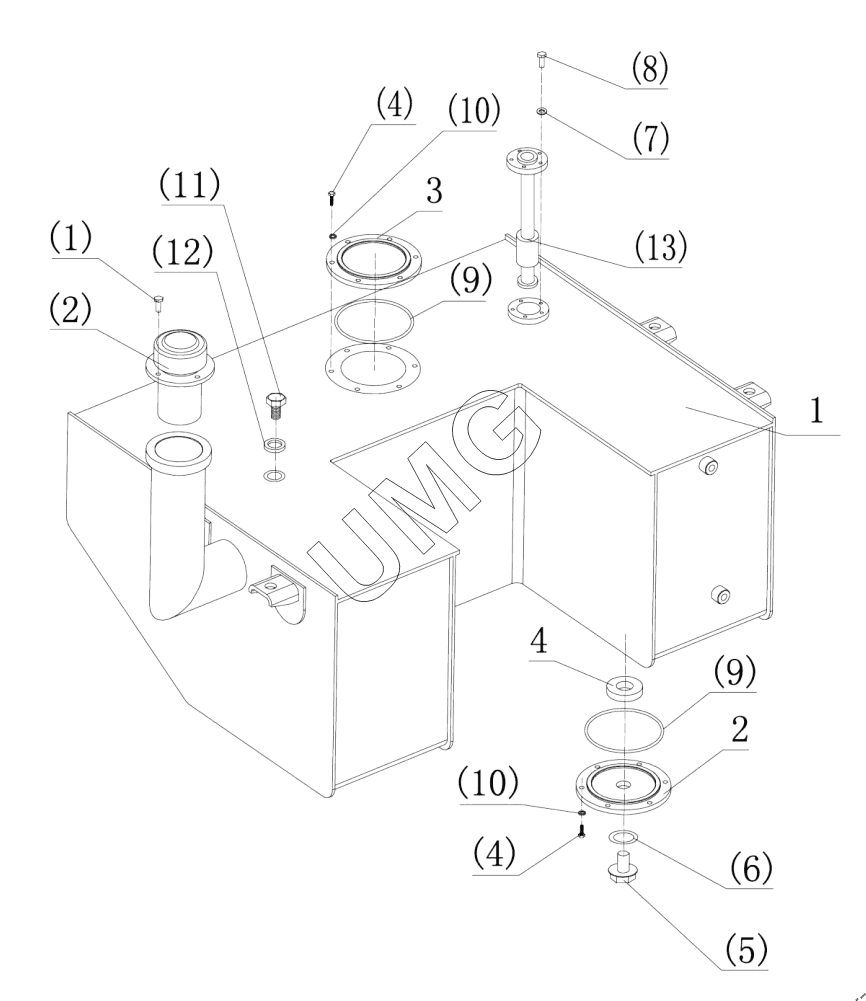

WL50. Топливный бак в сборе
1
2
3
4
1.1
1.2
1.4
1.4
1.5
1.6
1.7
1.8
1.9
1.9
1.10
1.10
1.11
1.12
1.13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| DG956N-01200 | DG956N-01200 | Топливный бак в сборе | |
| 1 | DG956N-01201 | Корпус топливного бака | |
| 2 | ZL18-06204A | Фланец | |
| 3 | ZL18-06206 | Крышка | |
| 4 | ZL30GII-01203 | Магнит | |
| 1.1 | GB5787 | Болт | |
| 1.2 | QL-10-00 | Заправочный фильтр топливного бака | |
| 1.4 | GB5781 | Болт | |
| 1.5 | JB1000 | Резьбовая пробка | |
| 1.6 | JB982 | Комбинированная шайба | |
| 1.7 | GB93 | Пружинная шайба | |
| 1.8 | GB5783 | Болт | |
| 1.9 | GB1235 | Уплотнительное кольцо | |
| 1.10 | GB93 | Пружинная шайба | |
| 1.11 | JB1000 | Запорный винт | |
| 1.12 | JB982 | Комбинированная шайба | |
| 1.13 | D2330-36500A | Масляный датчик |
