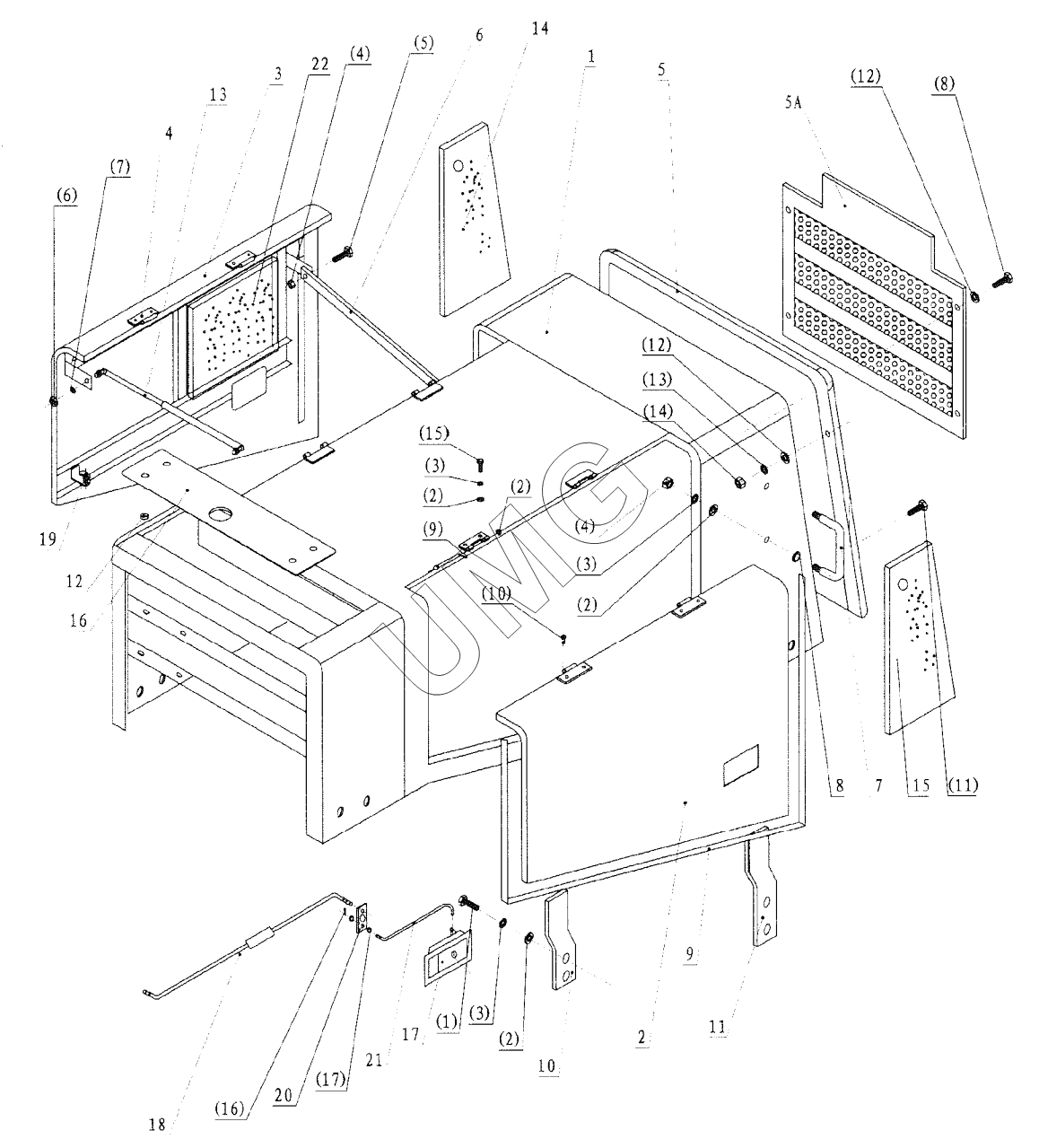

WL50. Капот силового модуля в сборе
1
1
1
2
3
4
5
5A
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
1.1
1.2
1.2
1.2
1.2
1.3
1.3
1.3
1.4
1.4
1.5
1.6
1.7
1.8
1.9
1.10
1.11
1.12
1.12
1.13
1.14
1.15
1.16
1.17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | DG956N1-13401 | Детали капота двигателя | |
| 1 | DG956N1-B13401 | Детали капота двигателя | |
| 1 | DG956N1-C13401 | Детали капота двигателя | |
| 2 | DG956N1-13402 | Боковая дверца | |
| 3 | DG956N1-13403 | Боковая дверца | |
| 4 | DG956N1-13404 | Соединительная пластина | |
| 5 | DG956N1-13405 | Задняя крышка | |
| 5A | DG956N1-13405A-9 | Торцевая крышка | |
| 6 | DG956N-13406 | Опора боковой дверцы | |
| 7 | ZL50G2-13404 | Поручень | |
| 8 | ZL50G2-13416 | Держатель поручня | |
| 9 | ZL50G2-13408 | Уплотнитель | |
| 10 | ZL50G2-13402-11 | Щиток | |
| 11 | ZL50G2-13402-12 | Щиток | |
| 12 | DG957-13401A-14 | Магнит | |
| 13 | ZL50G2-13410 | Пневмопружина | |
| 14 | DG966H-13406 | Шумопоглощающий материал | |
| 15 | DG966H-13407 | Шумопоглощающий материал | |
| 16 | DG956N1-13401-41A | Накладка | |
| 17 | ZL50G2-13403-5 | Замок капота | |
| 18 | ZL50G2-13403-4A | Тяга | |
| 19 | ZL50G2-13403-3 | Ушко запора | |
| 20 | ZL50G2-13403-12 | Ручка | |
| 21 | ZL50G2-13403-10 | Тяга | |
| 22 | DG956N-13402-10 | Шумопоглощающий материал | |
| 1.1 | GB5783 M12x25 | Болт | |
| 1.2 | GB95 12 | Шайба | |
| 1.3 | GB93 12 | Пружинная шайба | |
| 1.4 | GB6170 M12 | Гайка | |
| 1.5 | GB5782 M12x50 | Болт | |
| 1.6 | GB6170 M8 | Гайка | |
| 1.7 | GB93 8 | Пружинная шайба | |
| 1.8 | GB5783 M10x20 | Болт | |
| 1.9 | GB91 d2x20 | Шплинт | |
| 1.10 | GB1152 M8x1 | Смазочный ниппель | |
| 1.11 | GB5783 M10x25 | Болт | |
| 1.12 | GB95 10 | Шайба | |
| 1.13 | GB93 10 | Пружинная шайба | |
| 1.14 | GB6170 M10 | Гайка | |
| 1.15 | GB5783 M12x30 | Болт | |
| 1.16 | GB91 d2x16 | Шплинт | |
| 1.17 | GB95 8 | Шайба |
